プラスドライバー
取り付け前の注意事項
-
●取り付けが不適切な場合、部品の脱落・破損などが発生し重大な事故につながるおそれがあります。適切な設備と技能、専門知識を有する店舗に作業をご依頼いただくことを推奨します
-
●乗車前に必ず点検を行い、緩みや破損などの異常が見られた場合は使用を中止して販売店へご相談ください
工具一覧
8mm/10mmスパナ （2本）
4mm六角レンチ
※Cross専用フェンダーのみ必要
14、15㎜のスパナもしくは輪業ラチェット
取付金具一覧
※横にスクロールできます
| No | 金具一覧 | CS | CS20 | Cross | |||
|---|---|---|---|---|---|---|---|
| サイズ | 数量 | サイズ | 数量 | サイズ | 数量 | ||
| ① | 泥除け（前） | 660 | 1 | 490 | 1 | 720 | 1 |
| ② | 泥除け（後） | 1100 | 1 | 770 | 1 | 1150 | 1 |
| ③ | ステー前 | 350 | 1 | 270 | 1 | 355 | 1 |
| ④ | ステー後 | 350 | 1 | 270 | 1 | 375 | 1 |
| ⑤ | 吊具 | SUS | 1 | SUS | 1 | SUS | 1 |
| ⑥ | ボルト | M6x35mm | 1 | M6x35mm | 1 | - | - |
| ⑦ | ボルト | M6x30mm | 1 | M6x30mm | 1 | M6x30mm | 2 |
| ⑧ | Rワッシャー | 3mm | 3 | 3mm | 2 | 3mm | 1 |
| ⑨ | ナット | M6 | 2 | M6 | 2 | M6 | 2 |
| ⑩ | ワッシャー | M6 | 2 | M6 | 2 | M6 | 2 |
| ⑪ | ステー取付ネジ | M5x8mm | 4 | M5x8mm | 4 | M5x8mm | 4 |
| ⑫ | 外プレート | - | 2 | - | 2 | - | 2 |
| ⑬ | 内プレート | - | 2 | - | 2 | - | 2 |
| ⑭ | Cross用ダボネジ | - | - | - | - | M6x10mm | 2 |
フロントフェンダー
取付方法
全車種共通
1 / 15
フロントフェンダー取付方法

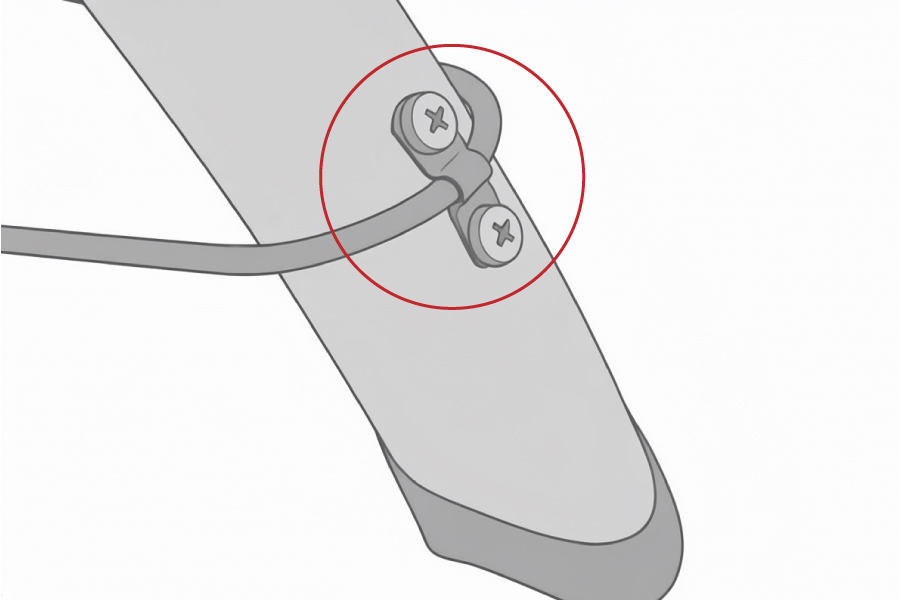

フェンダーステーの中心を「⑪取付ネジ」でフェンダーへ仮固定します。
全車種共通
2 / 15
フロントフェンダー取付方法

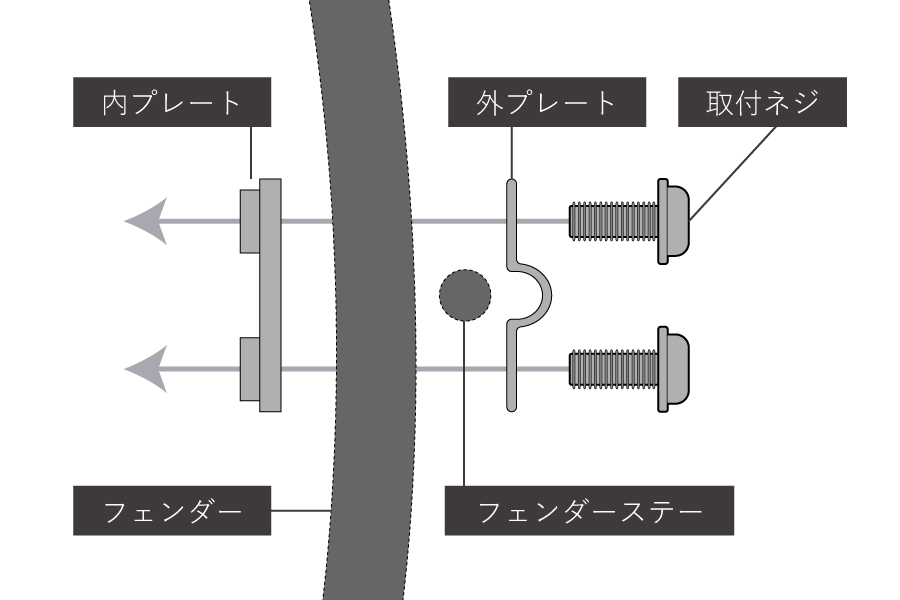

【順番】図のようにステー「⑪取付ネジ」→「⑫外プレート」→「③フェンダーステー」→フェンダー→「⑬内プレート」の順で仮固定します。
全車種共通
3 / 15
フロントフェンダー取付方法
フェンダーとフェンダーステーが仮固定された状態。
全車種共通
4 / 15
フロントフェンダー取付方法
前ブレーキ本体の裏側のナットを10mm のレンチで緩め、ナット、ワッシャーを取り外します。
全車種共通
5 / 15
フロントフェンダー取付方法
ナット、ワッシャーを取り外した状態で。前フェンダーステーを差し込みます。
全車種共通
6 / 15
フロントフェンダー取付方法
上記の図の順番で取り付けます。
Cream CS/Cream CS20
7 / 15
フロントフェンダー取付方法
前輪のハブキャップとハブナットとワッシャーを外しフェンダーステーを入れます。※ハブダイナモ仕様の場合、ナットを締めたり緩める際は、配線のカプラー（丸部分）を外してください。
全車種共通
8 / 15
フロントフェンダー取付方法
ホイールとフロントフォークの隙間が左右対称になるよう前輪のハブナットを仮固定しハブキャップを付けてください。
Cream CS/Cream CS20
9 / 15
フロントフェンダー取付方法

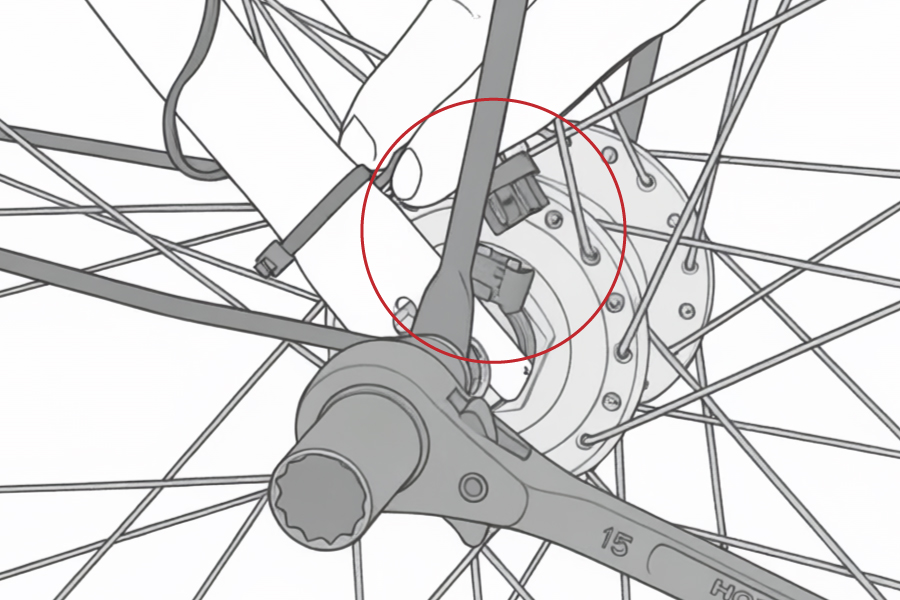

仮固定していた前輪のナット・ワッシャーを固定してください。※ハブダイナモ仕様は締緩時に配線カプラー（赤丸）を外して位置を確認のうえ、締付トルクはオートライト仕様はハブ記載値、それ以外は「20～25N・m」を厳守してください。
Cream CS/Cream CS20
10 / 15
フロントフェンダー取付方法
※ハブダイナモ仕様の場合、外した配線のカプラー（赤丸部分）を必ず取り付けてください。
Cream Cross
11 / 15
フロントフェンダー取付方法
上記のダボ穴（赤丸）にフェンダーステーを固定してください。
全車種共通
12 / 15
フロントフェンダー取付方法
フェンダーがセンターになっている状態となり、タイヤに干渉しないことを確認し、ブレーキシューとリムの隙間が左右対称になるように仮固定していたナットを本締めします。
全車種共通
13 / 15
フロントフェンダー取付方法
フェンダーがセンターになっている状態となり、タイヤに干渉しないことを確認し、ブレーキシューとリムの隙間が左右対称になるように仮固定していたナット（赤丸部分）を本締めします。
全車種共通
14 / 15
フロントフェンダー取付方法

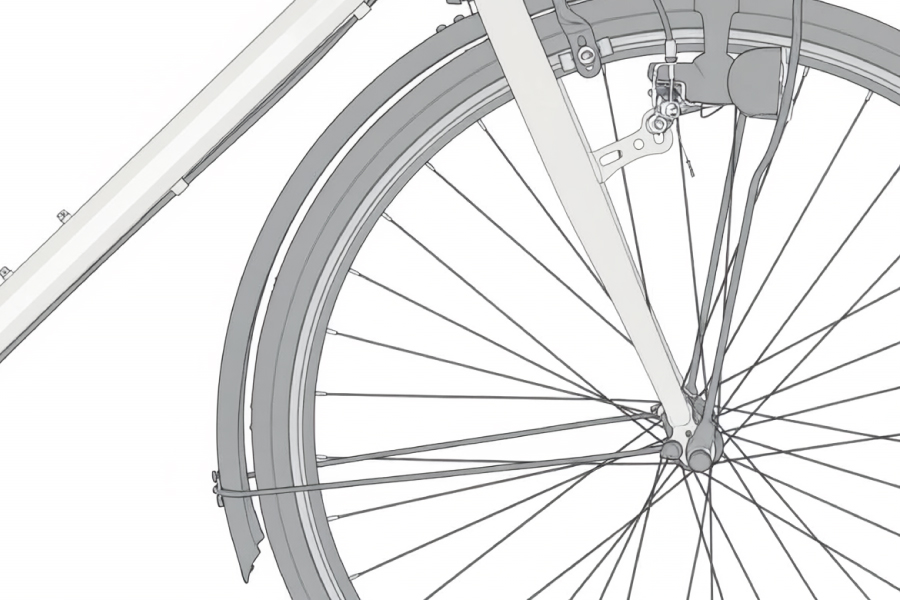

【確認点①】フェンダーがセンターになっている状態、各部のネジがしっかり締まっていることを確認してください。
全車種共通
15 / 15
フロントフェンダー取付方法
【確認点②】フェンダーがタイヤに干渉していない状態、各部のネジがしっかり締まっていることを確認してください。
リヤフェンダー
取付方法
- Cream CS
- Cream CS20
- Cream Cross
Cream CS
1 / 16
リヤフェンダー取付方法
「⑤上ブリッジ用の吊具」の取り付け方向を確認します。
Cream CS
2 / 16
リヤフェンダー取付方法

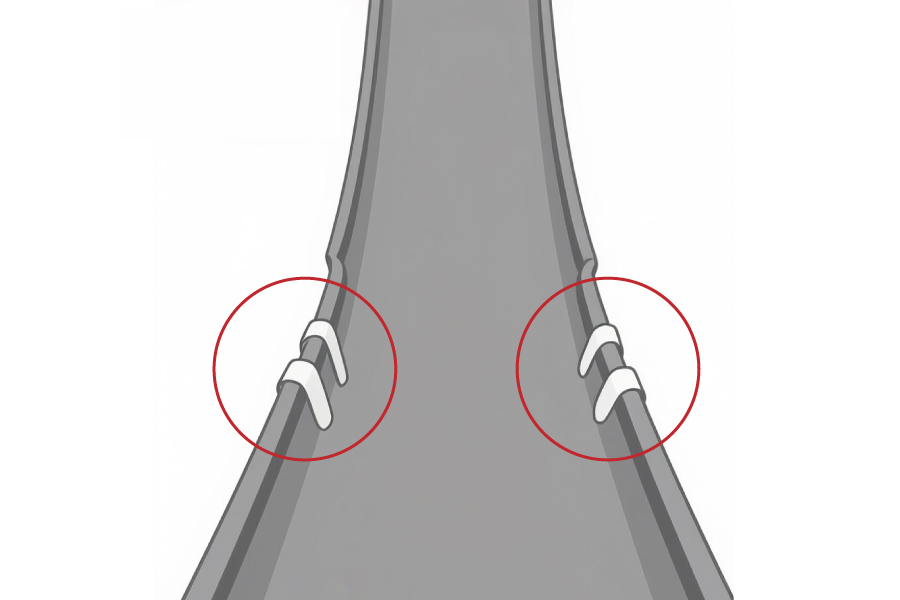

上ブリッジ用の吊具の爪をドロヨケに沿わせて指でしっかり曲げます。
Cream CS
3 / 16
リヤフェンダー取付方法
上ブリッジ用の吊具をドロヨケに沿わせて指でしっかり曲げます。
Cream CS
4 / 16
リヤフェンダー取付方法
【断面】上ブリッジ用の吊具を曲げた後の状態。
Cream CS
5 / 16
リヤフェンダー取付方法
フェンダーへ「⑪取付ネジ」で「④フェンダーステー」を仮固定します。
Cream CS
6 / 16
リヤフェンダー取付方法

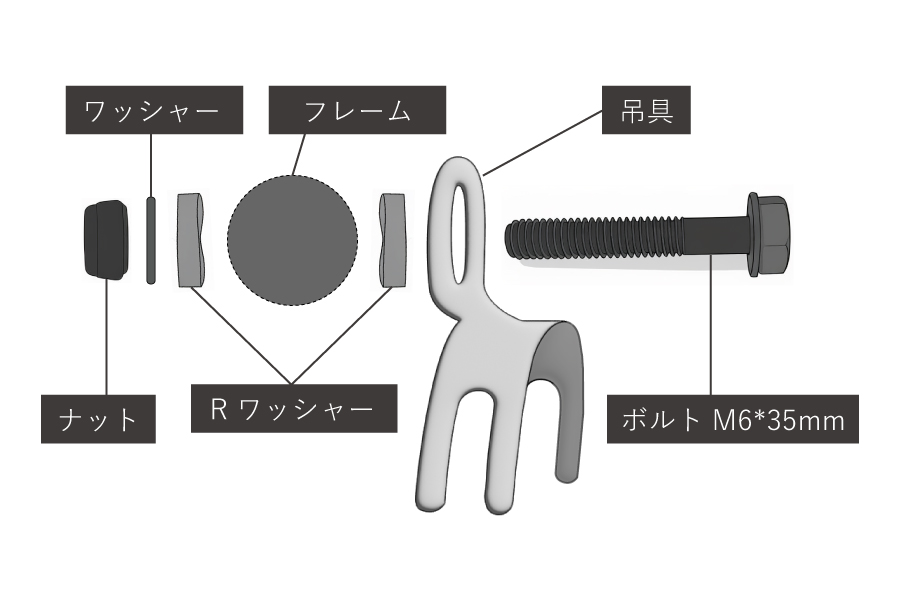

【表側】「⑤吊具」、「⑥ボルトM6*35」、「⑧Rワッシャー」、「⑩ワッシャー」、「⑨ナット」を使用しフレーム（シートステーのブリッヂ部分）に固定します。
Cream CS
7 / 16
リヤフェンダー取付方法
【裏側】「⑤吊具」、「⑥ボルトM6*35」、「⑧Rワッシャー」、「⑩ワッシャー」、「⑨ナット」を使用しフレーム（シートステーのブリッヂ部分）に固定します。
Cream CS
8 / 16
リヤフェンダー取付方法
順番は図の通りになります。
Cream CS
9 / 16
リヤフェンダー取付方法
フェンダーの内側から「⑦ボルトM6*30」を通し、フレーム（チェーンステーのブリッヂ部分）に「⑧Rワッシャー」、「⑩ワッシャー」、「⑨ナット」を使って固定します。
Cream CS
10 / 16
リヤフェンダー取付方法
順番は図の通りになります。
Cream CS
11 / 16
リヤフェンダー取付方法

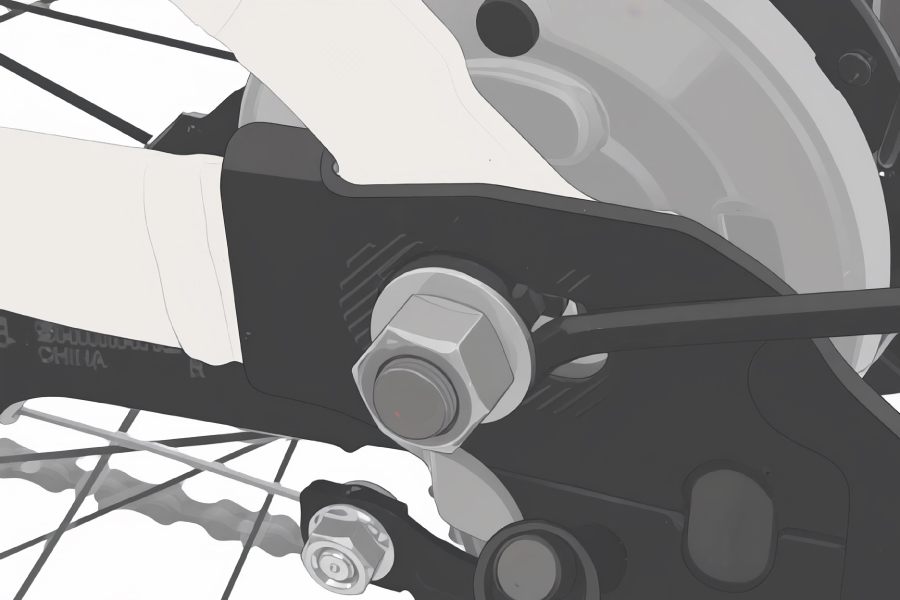

ハブキャップ、リアハブナット、ワッシャーを取り外します。フェンダーのステーをハブシャフトに入れます。
Cream CS
12 / 16
リヤフェンダー取付方法
取り外したワッシャー、リアハブナットを順に入れ、フェンダーがセンターにくるように調整し仮固定します。
Cream CS
13 / 16
リヤフェンダー取付方法

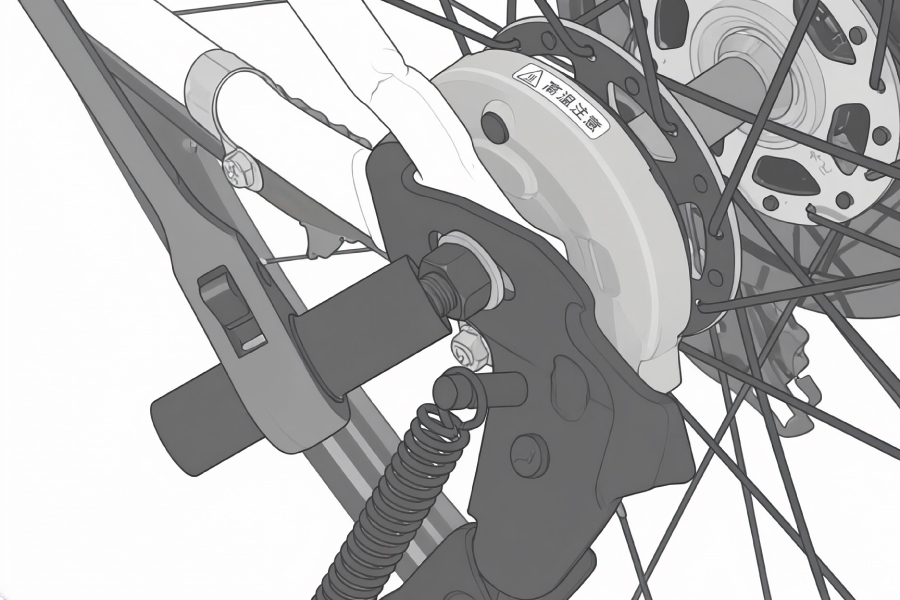

フェンダーがセンターになっている状態で仮固定していたハブナット本締めして固定し、最後にハブキャップを取り付けます。
Cream CS
14 / 16
リヤフェンダー取付方法
フェンダーがセンターになっている状態で仮固定していたフェンダー金具取付ボルトを本締めして固定します。
Cream CS
15 / 16
リヤフェンダー取付方法
【確認点①】フェンダーがセンターになっている状態、各部のネジがしっかり締まっていることを確認してください。
Cream CS
16 / 16
リヤフェンダー取付方法
【確認点②】フェンダーがタイヤに干渉していない状態、各部のネジがしっかり締まっていることを確認してください。
Cream CS20
1 / 17
リヤフェンダー取付方法
「⑤上ブリッジ用の吊具」の取り付け方向を確認します。
Cream CS20
2 / 17
リヤフェンダー取付方法
上ブリッジ用の吊具の爪をドロヨケに沿わせて指でしっかり曲げます。
Cream CS20
3 / 17
リヤフェンダー取付方法
上ブリッジ用の吊具をドロヨケに沿わせて指でしっかり曲げます。
Cream CS20
4 / 17
リヤフェンダー取付方法
【断面】上ブリッジ用の吊具を曲げた後の状態。
Cream CS20
5 / 17
リヤフェンダー取付方法
フェンダーへ「⑪取付ネジ」で「④フェンダーステー」を仮固定します。
Cream CS20
6 / 17
リヤフェンダー取付方法
【表側】「⑤吊具」、「⑥ボルトM6*35」、「⑧Rワッシャー」、「⑩ワッシャー」、「⑨ナット」を使用しフレーム（シートステーのブリッヂ部分）に固定します。
Cream CS20
7 / 17
リヤフェンダー取付方法
【裏側】「⑤吊具」、「⑥ボルトM6*35」、「⑧Rワッシャー」、「⑩ワッシャー」、「⑨ナット」を使用しフレーム（シートステーのブリッヂ部分）に固定します。
Cream CS20
8 / 17
リヤフェンダー取付方法
順番は図の通りになります。
Cream CS20
9 / 17
リヤフェンダー取付方法
フェンダーの内側から「⑦ボルトM6*30」を通し、フレーム（チェーンステーのブリッヂ部分）に「⑩ワッシャー」、「⑨ナット」を使って固定します。
Cream CS20
10 / 17
リヤフェンダー取付方法
フェンダーの内側から「⑦ボルトM6*30」を通し、フレーム（チェーンステーのブリッヂ部分）に「⑩ワッシャー」、「⑨ナット」を使って固定します。
Cream CS20
11 / 17
リヤフェンダー取付方法
【Cream CS20用】順番は図の通りになります。
Cream CS20
12 / 17
リヤフェンダー取付方法
ハブキャップ、リアハブナット、ワッシャーを取り外します。フェンダーのステーをハブシャフトに入れます。
Cream CS20
13 / 17
リヤフェンダー取付方法
取り外したワッシャー、リアハブナットを順に入れ、フェンダーがセンターにくるように調整し仮固定します。
Cream CS20
14 / 17
リヤフェンダー取付方法
フェンダーがセンターになっている状態で仮固定していたハブナット本締めして固定し、最後にハブキャップを取り付けます。
Cream CS20
15 / 17
リヤフェンダー取付方法
フェンダーがセンターになっている状態で仮固定していたフェンダー金具取付ボルトを本締めして固定します。
Cream CS20
16 / 17
リヤフェンダー取付方法
【確認点①】フェンダーがセンターになっている状態、各部のネジがしっかり締まっていることを確認してください。
Cream CS20
17 / 17
リヤフェンダー取付方法
【確認点②】フェンダーがタイヤに干渉していない状態、各部のネジがしっかり締まっていることを確認してください。
Cream Cross
1 / 16
リヤフェンダー取付方法
「⑤上ブリッジ用の吊具」の取り付け方向を確認します。
Cream Cross
2 / 16
リヤフェンダー取付方法
上ブリッジ用の吊具の爪をドロヨケに沿わせて指でしっかり曲げます。
Cream Cross
3 / 16
リヤフェンダー取付方法
上ブリッジ用の吊具をドロヨケに沿わせて指でしっかり曲げます。
Cream Cross
4 / 16
リヤフェンダー取付方法
【断面】上ブリッジ用の吊具を曲げた後の状態。
Cream Cross
5 / 16
リヤフェンダー取付方法
フェンダーへ「⑪取付ネジ」で「④フェンダーステー」を仮固定します。
Cream Cross
6 / 16
リヤフェンダー取付方法
【表面】「⑤吊具」、「⑦ボルトM6*30」、「⑩ワッシャー」、「⑨ナット」を使用しフレーム（シートステーのブリッヂ部分）に固定します。
Cream Cross
7 / 16
リヤフェンダー取付方法
【裏面】「⑤吊具」、「⑦ボルトM6*30」、「⑩ワッシャー」、「⑨ナット」を使用しフレーム（シートステーのブリッヂ部分）に固定します。
Cream Cross
8 / 16
リヤフェンダー取付方法
順番は図の通りになります。
Cream Cross
9 / 16
リヤフェンダー取付方法
フェンダーの内側から「⑦ボルトM6*30」を通し、フレーム（チェーンステーのブリッヂ部分）に「⑧Rワッシャー」、「⑩ワッシャー」、「⑨ナット」を使って固定します。
Cream Cross
10 / 16
リヤフェンダー取付方法
順番は図の通りになります。
Cream Cross
11 / 16
リヤフェンダー取付方法
ハブキャップ、リアハブナット、ワッシャーを取り外します。フェンダーのステーをハブシャフトに入れます。
Cream Cross
12 / 16
リヤフェンダー取付方法
取り外したワッシャー、リアハブナットを順に入れ、フェンダーがセンターにくるように調整し仮固定します。
Cream Cross
13 / 16
リヤフェンダー取付方法
フェンダーがセンターになっている状態で仮固定していたハブナット本締めして固定し、最後にハブキャップを取り付けます。
Cream Cross
14 / 16
リヤフェンダー取付方法
フェンダーがセンターになっている状態で仮固定していたフェンダー金具取付ボルトを本締めして固定します。
Cream Cross
15 / 16
リヤフェンダー取付方法
【確認点①】フェンダーがセンターになっている状態、各部のネジがしっかり締まっていることを確認してください。
Cream Cross
16 / 16
リヤフェンダー取付方法
【確認点②】フェンダーがタイヤに干渉していない状態、各部のネジがしっかり締まっていることを確認してください。
