【動画解説】チェーンの交換方法 シマノコネクティングピンタイプ編

メンテナンス工具

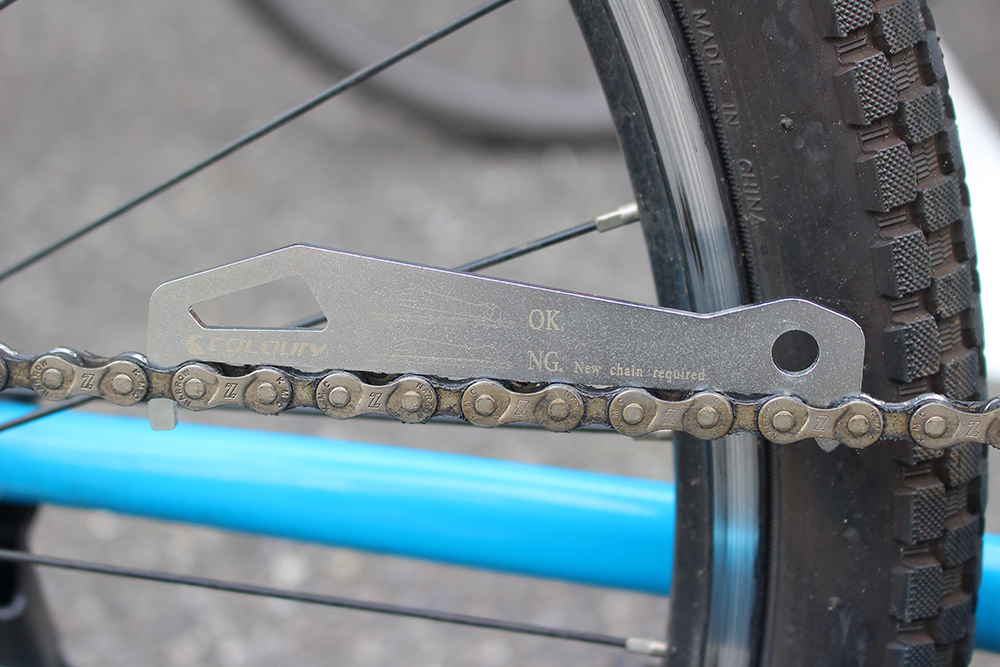

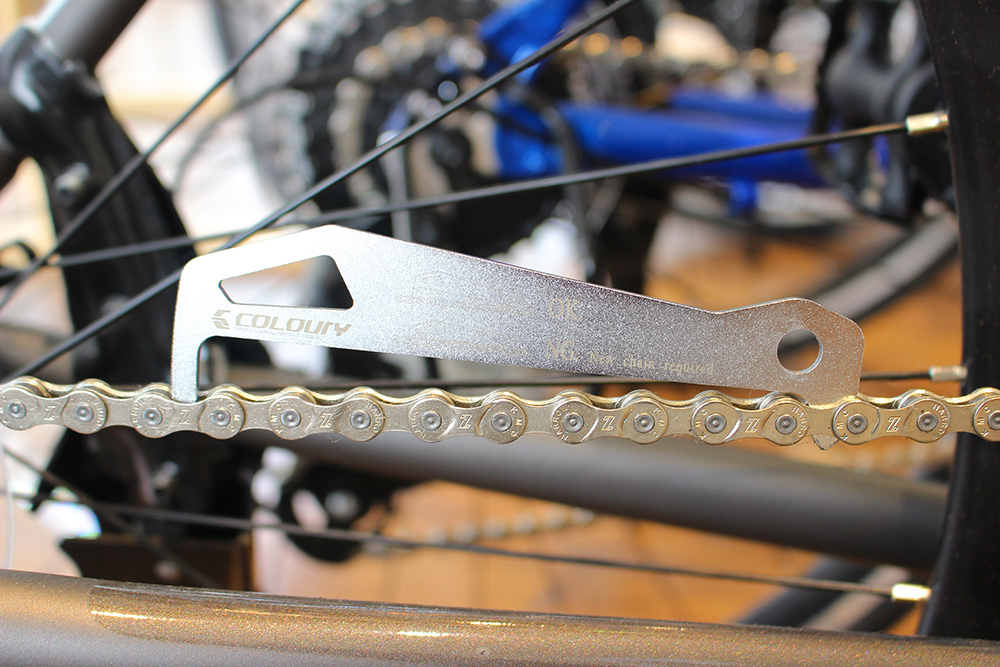

事前確認事項

チェーンの長さ確認

チェーンの長さは、コンポーネントやギア数を変えていないならば、元々ついているものの長さにあわせるのが原則です。 ご不安な方はピンを数えるか、又は横に並べて長さを確認しますが、おおまかに、以下のように調整しても問題ありません。



チェーンの長さ合せ

最大スプロケットが27T以下の場合、フロントトリプル（30T以下の最大スプロケットで組立）の場合

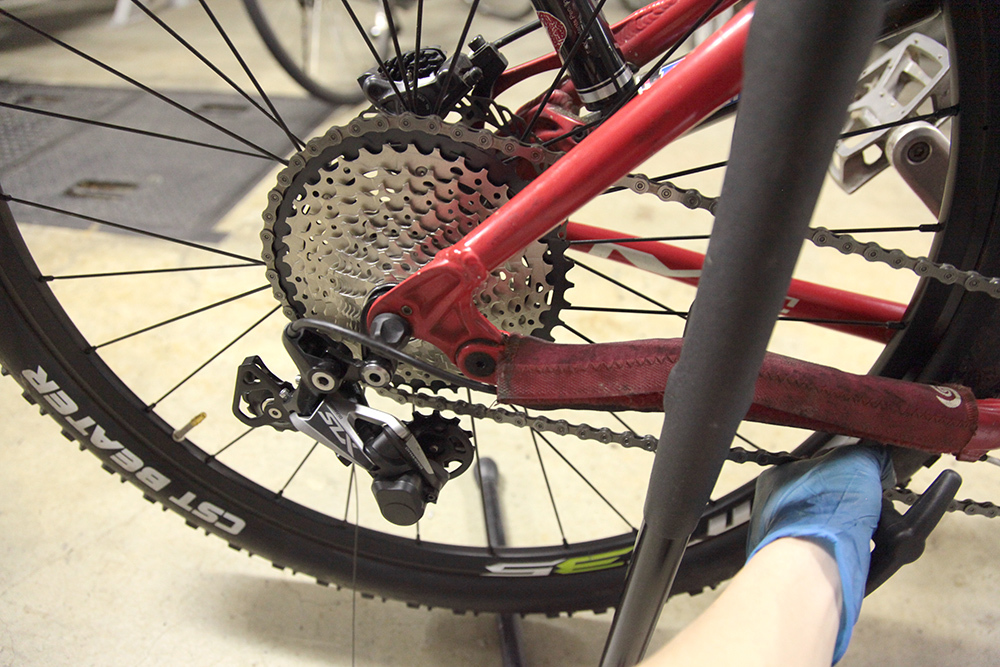

チェーンを取付ける際は、チェーンを最大チェーンリングと最小スプロケットに掛けた状態で行ってください。ガイドプーリーとテンションプーリーを結んだラインが約90°以上になるように設定してください。

裏側から

ぴったり垂直にならない場合は、長めに切り様子を見ます。

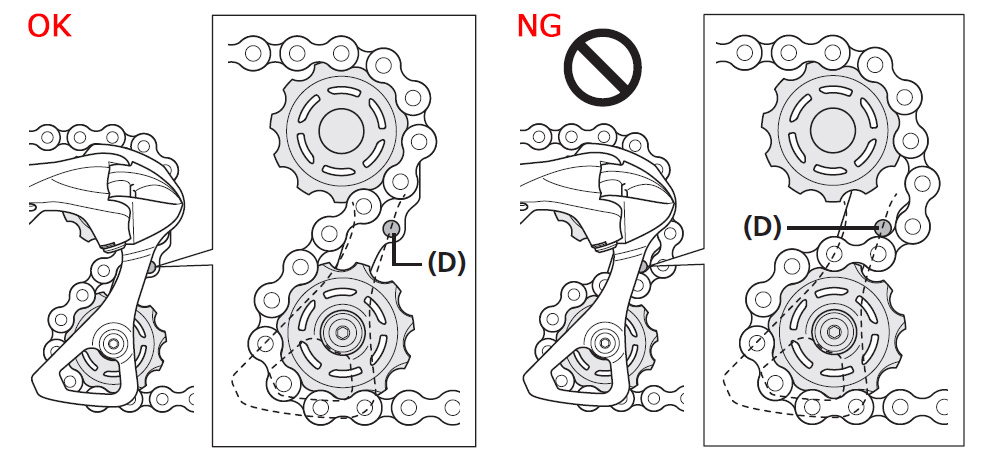

この時、よくあるミスとして、チェーンをガイドプーリーに通す時、真ん中にあるチェーン脱落防止ピン/板の外側を通してしまうケースが挙げられます。

気づかずに通してしまうと、異音の原因になり、変速自体もうまくいかないばかりか、チェーンやリアディレイラーを破損させてしまう恐れもあります。

リアディレイラーにチェーンを通すときは、チェーン脱線防止ピン/板より上側（リアディレイラー本体側）に通してください。



最大スプロケットが28T以上の場合、フロントトリプル（32T以上の最大スプロケットで組立）の場合

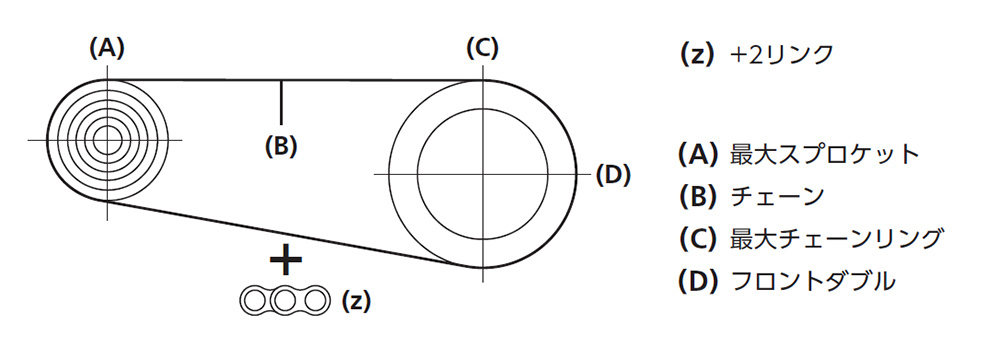

最大スプロケットと最大チェーンリングの両方にチェーンを掛けた状態で「繋ぐことのできる最小リンク数」に2リンク（1コマ）を加えてください。

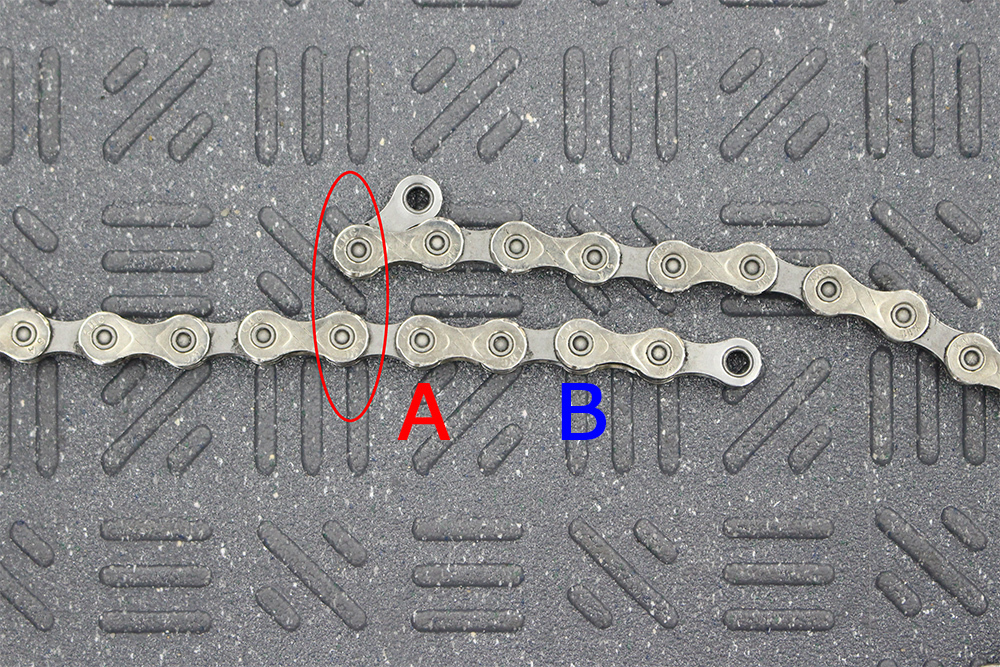

アウターリンク同士では繋げられないため、次のインナーリンクのＡの部分になります。

その状態から１コマ分足したＢの部分でカットして繋げると適切な長さになります。

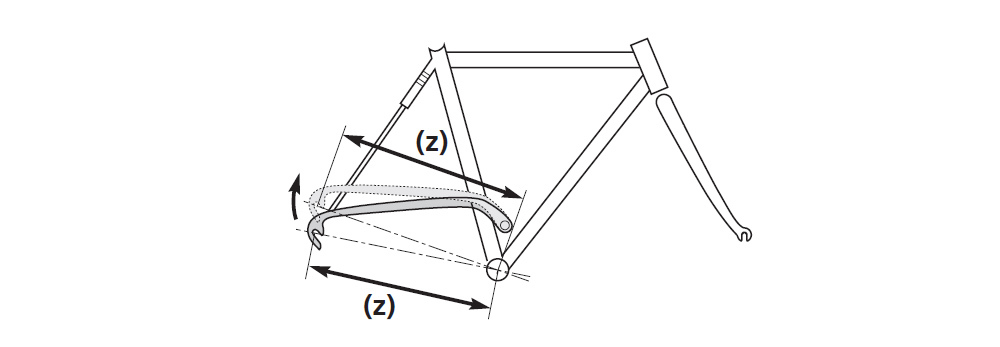

MTBでリアサスペンション付の場合はリアサスペンションが作動して、寸法[a]が最長に伸びたところで止めます。
作業する場合は、乗車する方（乗車する方と同程度の体重の方）が乗った状態で作業を行います。

チェーンを組み付け

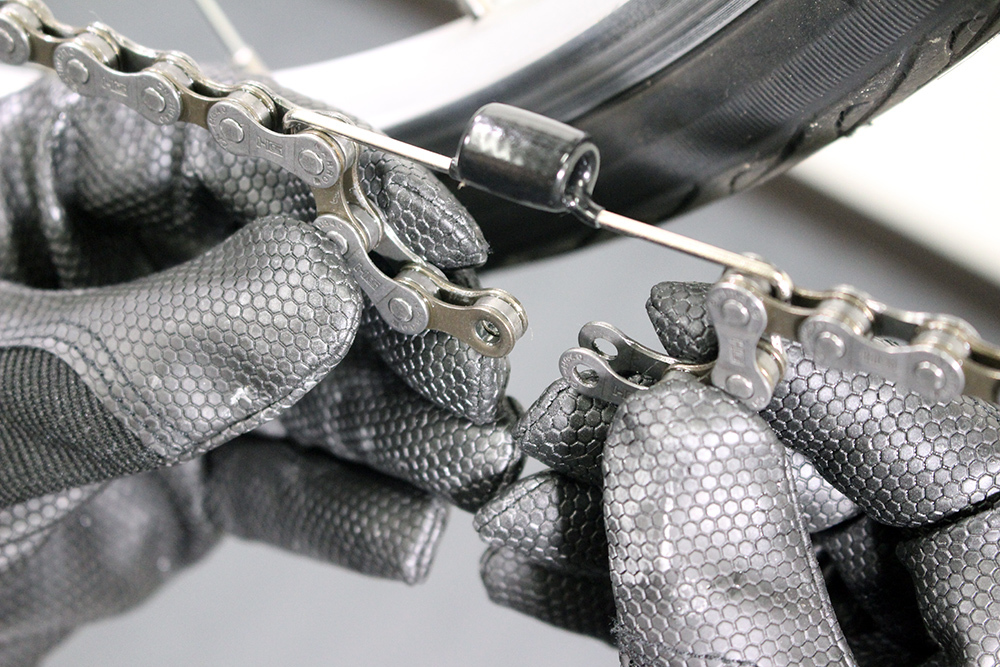

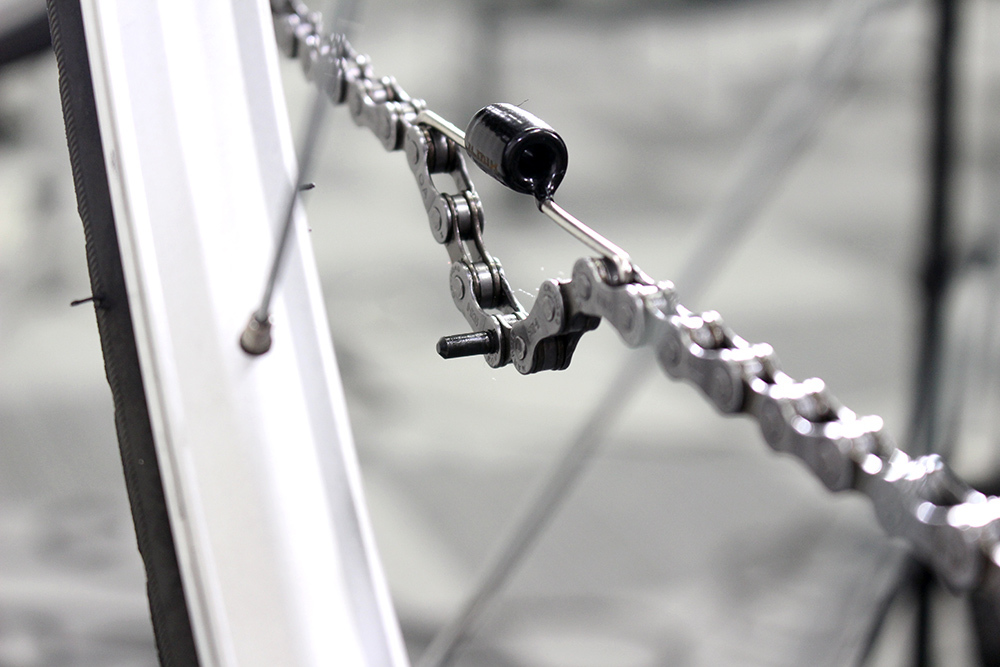

長さが決まったら、チェーンフックを使用して、接続箇所を弛ませます。

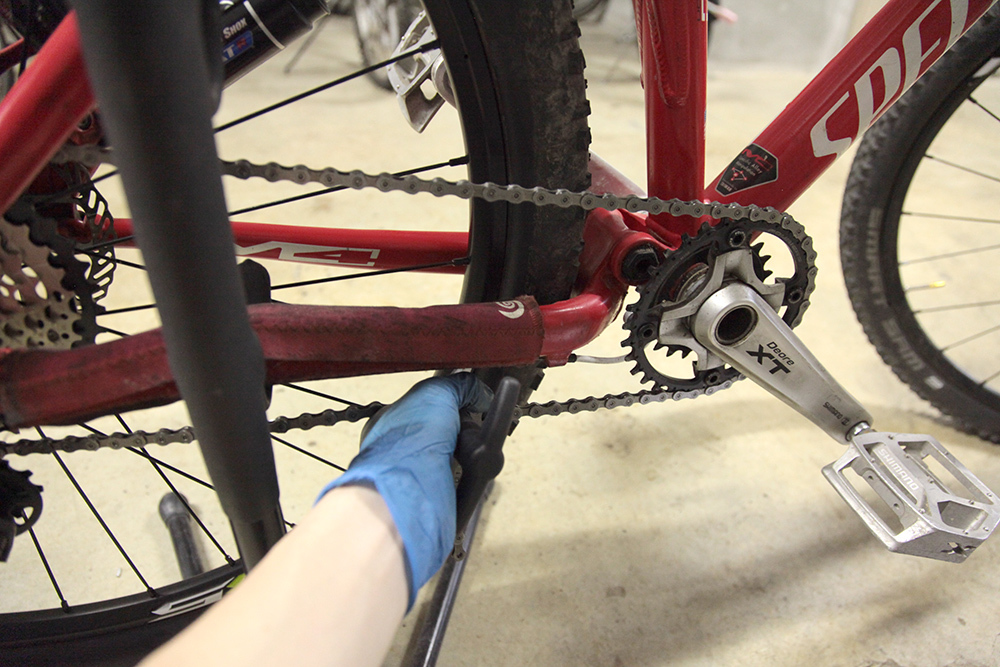

チェーンフックがない場合は、フロント側のチェーンをわざと内側に落とします。

組み付けをする際、10速以上のチェーンを取り付ける際、チェーンには表裏があるため間違えないように注意します。

裏側(NG例)

表側（OK例）

ポイント

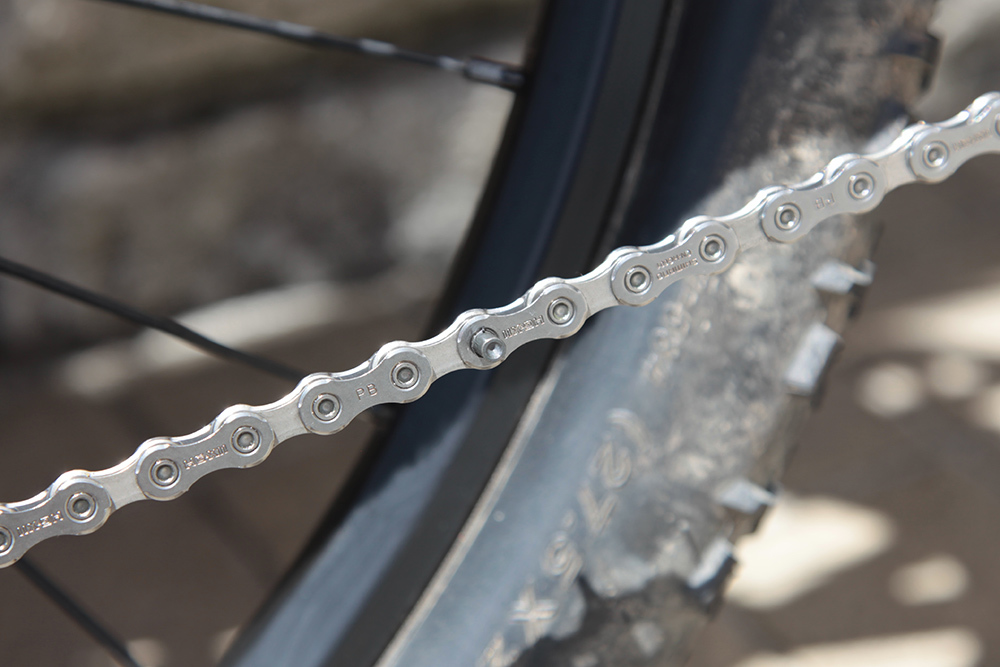

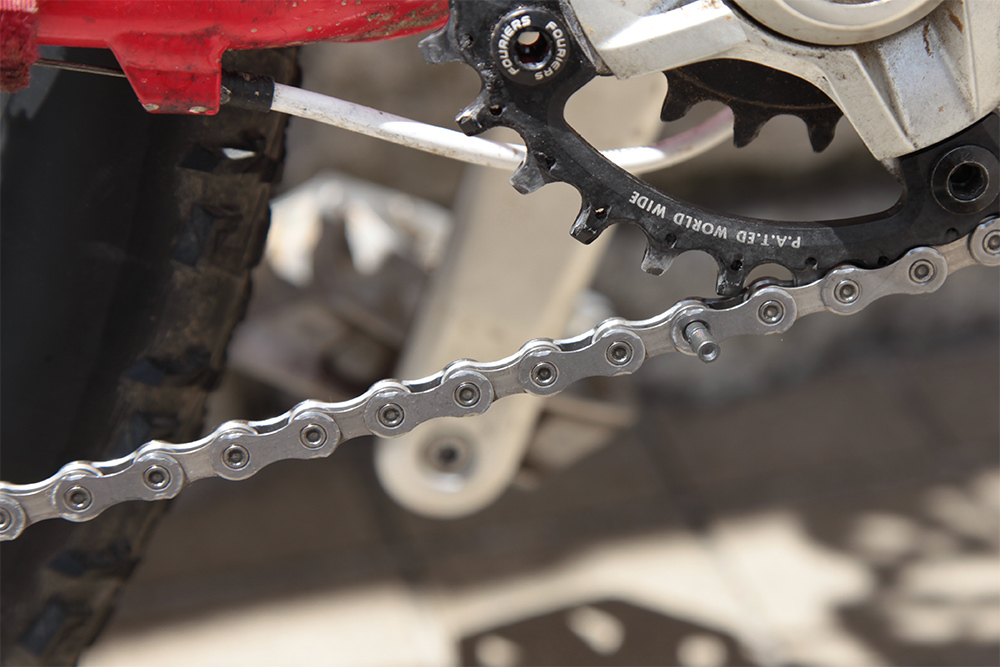

また、コネクティングピンは画像のように、チェーンの進行方向の前側のアウターリンクの穴にセットします。



チェーンのプレス

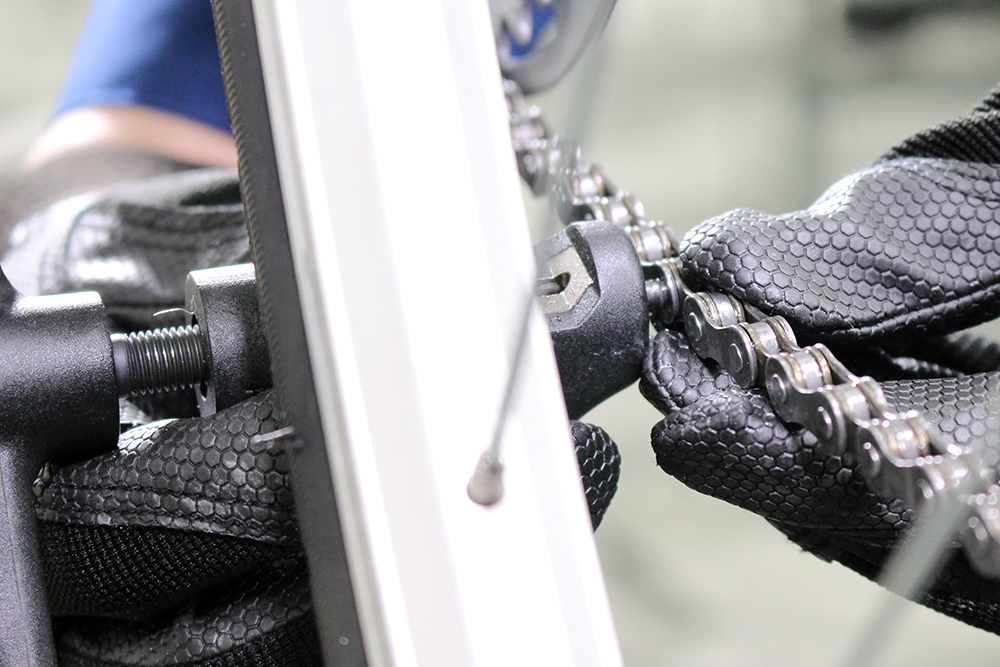

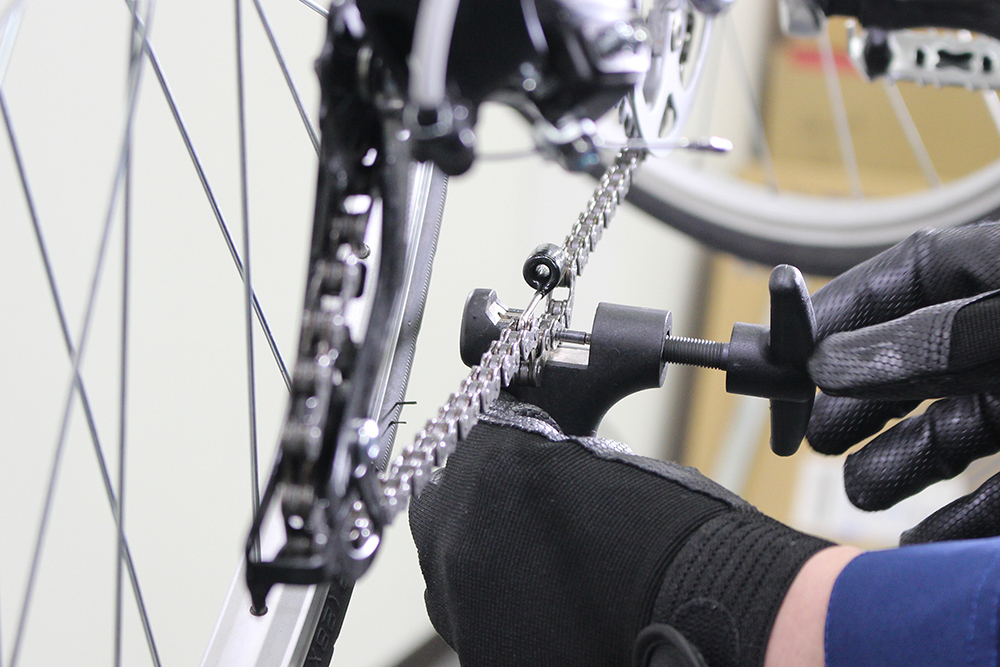

チェーンツールを使用して、コネクティングピンを押し込みます。

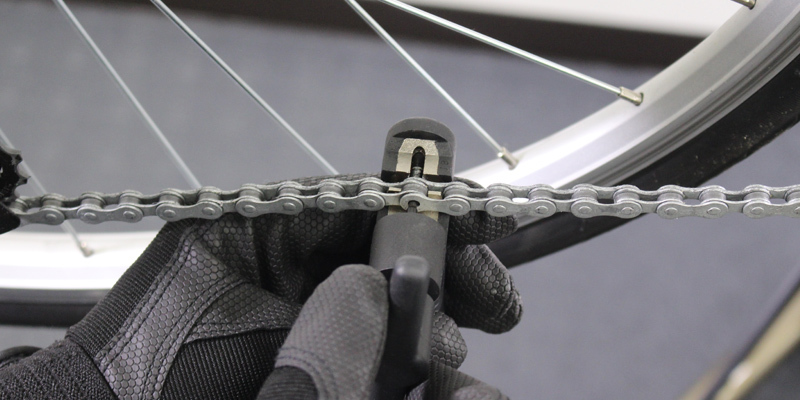

連結後、コネクティングピンの余分な部分を折ります。

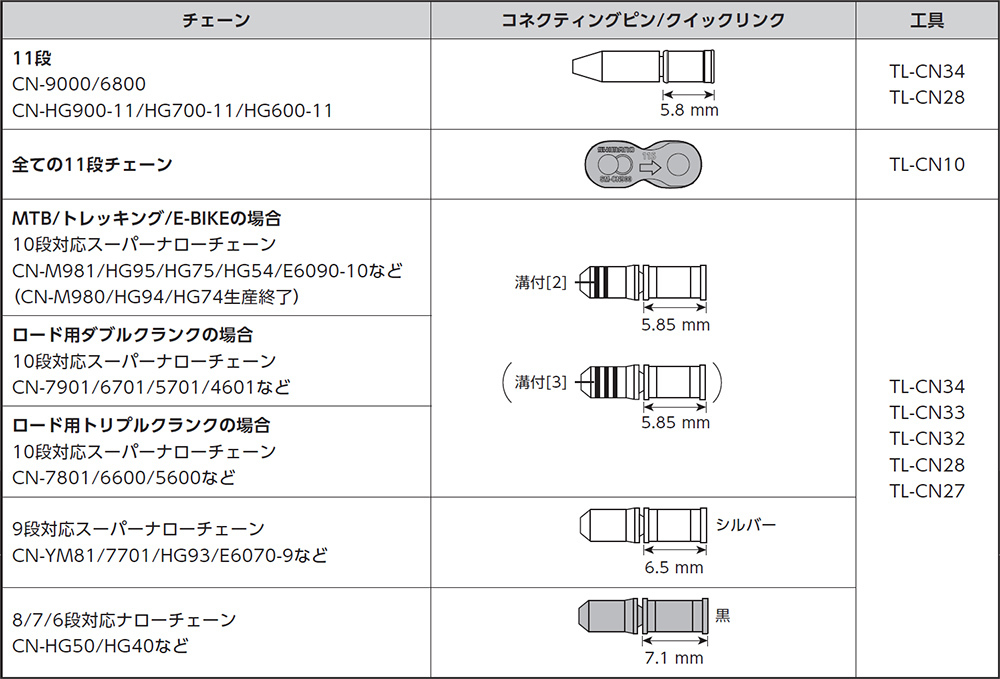

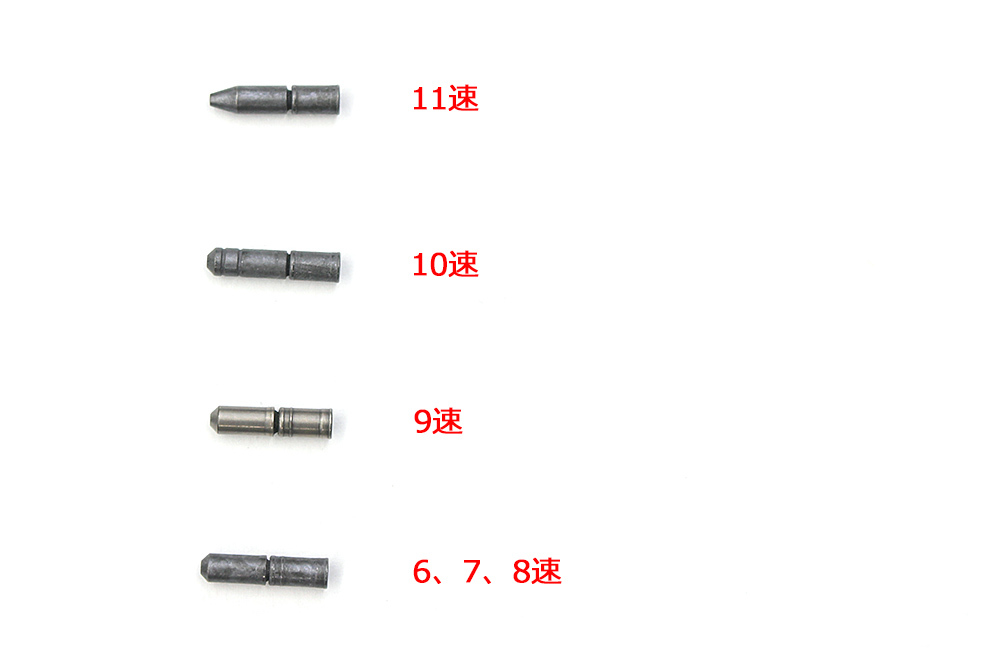

シマノコネクティングピンの種類と差し込み量について

9/8/7/6段チェーン チェーン連結後、コネクティングピンの突き出し量がチェーンの両側で同じであることを確認してください。

11/10段チェーン

連結後、図のような状態であることを必ず指で触れて確認してください。（ピンを折った箇所は、ごくわずかに突き出ます）

スムーズにチェーンが動くかを確認し、変速確認して終了です。
