チェーン着脱方法(シマノクイックリンク編)

【動画解説】チェーン着脱方法(シマノクイックリンク)

メンテナンス工具

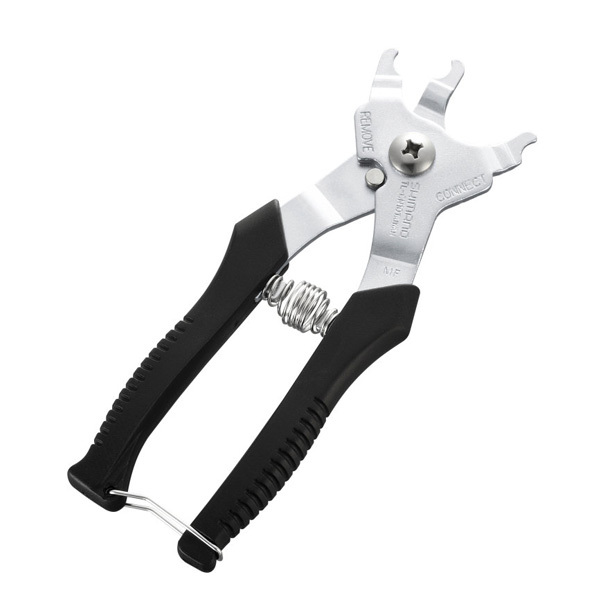

  • TL-CN10(シマノクイックリンクのみ)

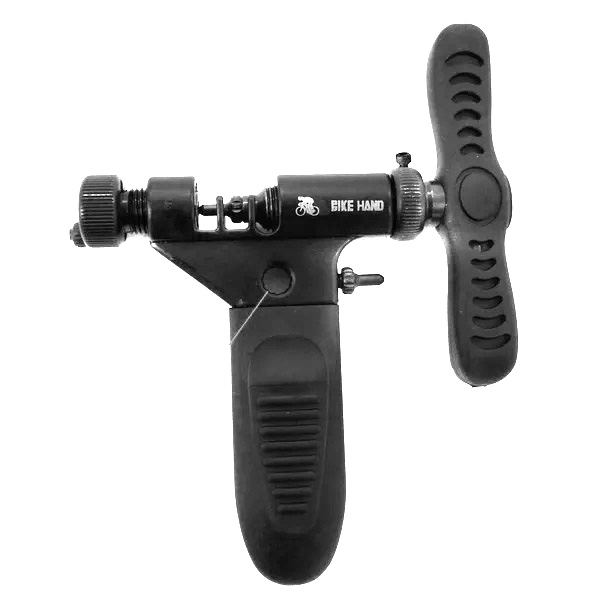

  • チェーンカッター(必要に応じて)

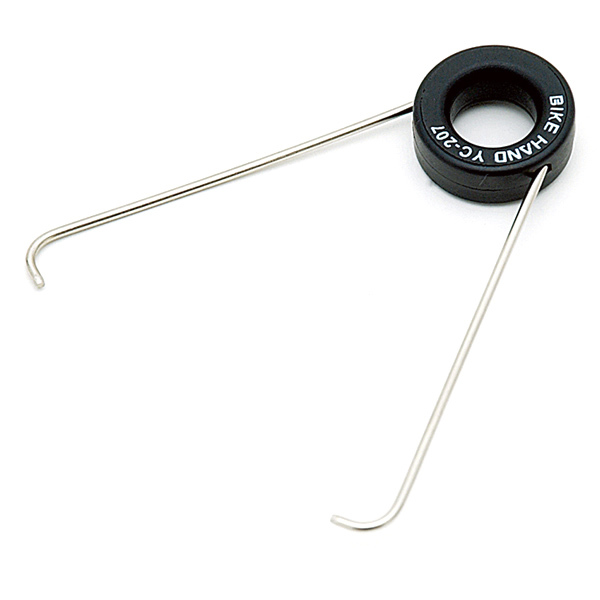

  • チェーンフッカー(必要に応じて)

  •

※動画では 汎用のリンクオープナーを利用しています。

チェーンの長さ合せは従来のシマノチェーンと同じです。

チェーンの取り付け準備

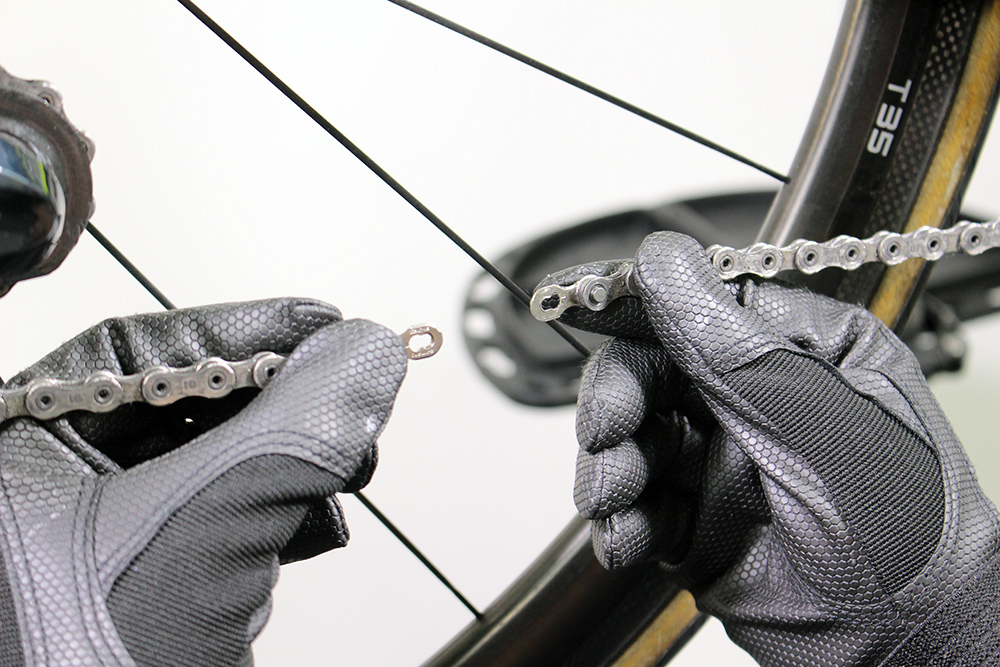

シマノクイックリンクを新たにインストールする場合、接続箇所のアウターリンクを外し、両サイドともインナーリンクの状態にします。


チェーンの取り付け

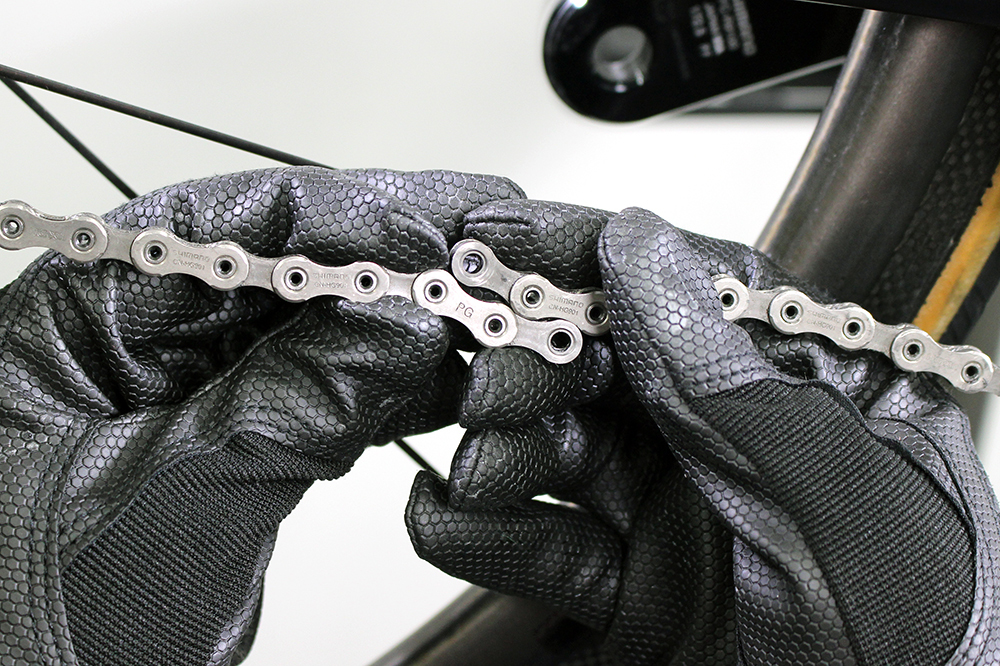

インナーリンクの間にクイックリンクのピンを両側から差し込みます。

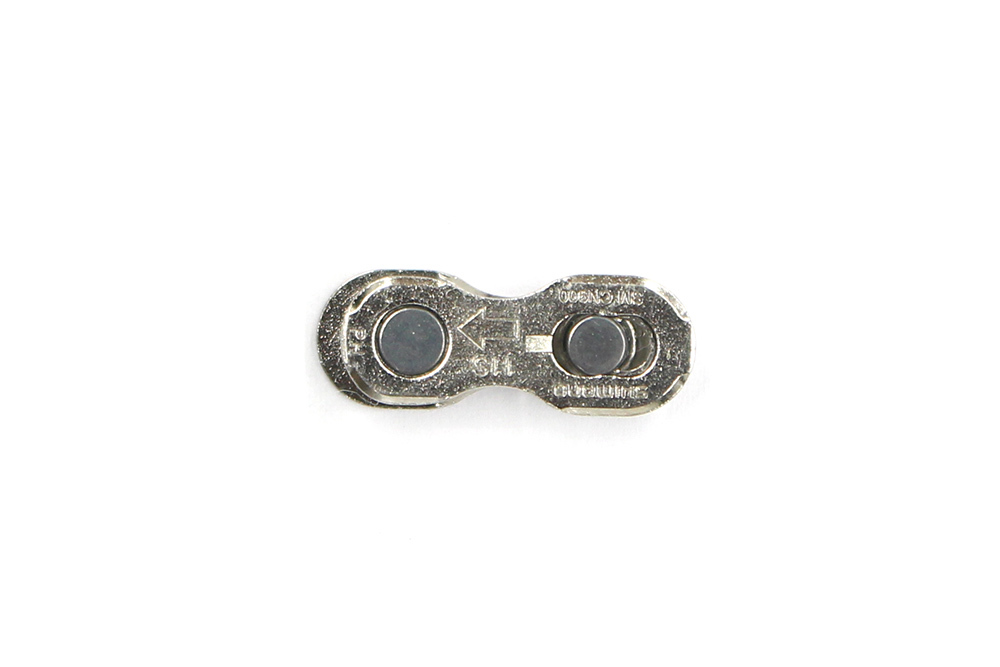

SM-CN900-11を使用する場合は、正面から見た時に表面の矢印がクランクの回転方向に向くようにして取付してください。

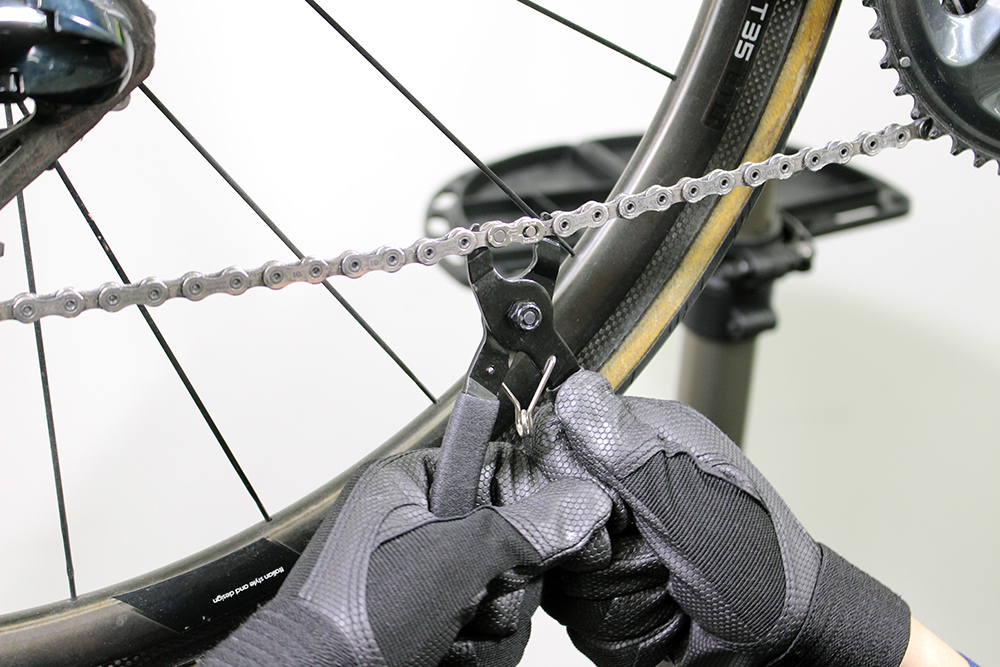

回転方向を確認したら、ピンをスライドさせ、しっかりとはめ込みます。

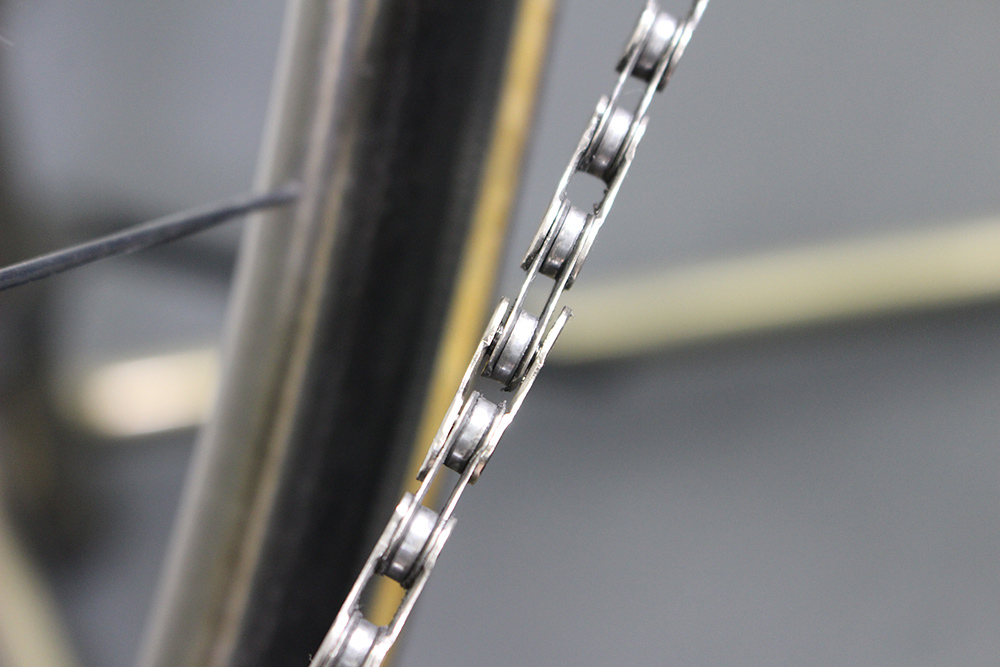

その際、クイックリンクのかかりが浅いと、いくら力をかけてもはまらないので注意が必要です。 無事に取付ができたら、スムーズにチェーンが動くかを確認し、終了です。
