ロードブレーキシューのトーインのつけ方

【動画解説】ロードブレーキシューのトーインのつけ方

メンテナンス工具

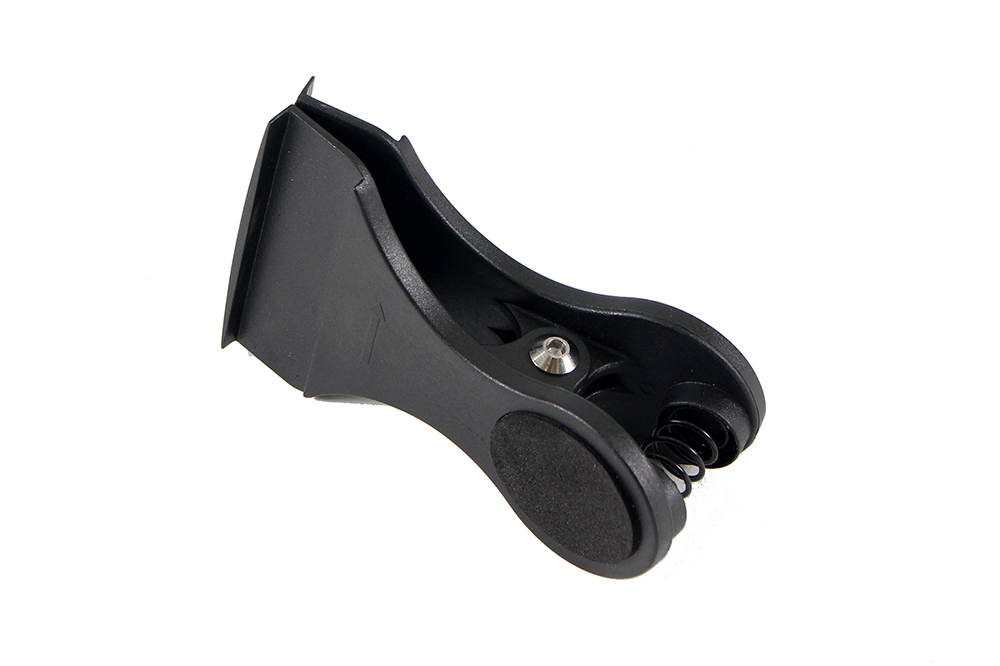

  • ブレーキシューチューナー

    ブレーキシューチューナー

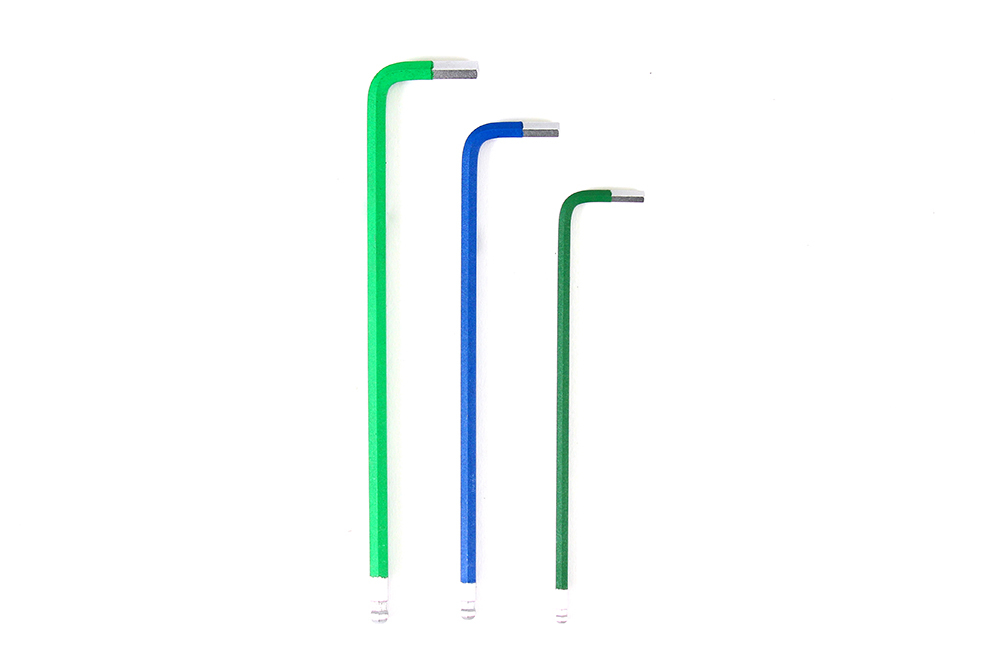

  • 六角レンチ

    六角レンチ

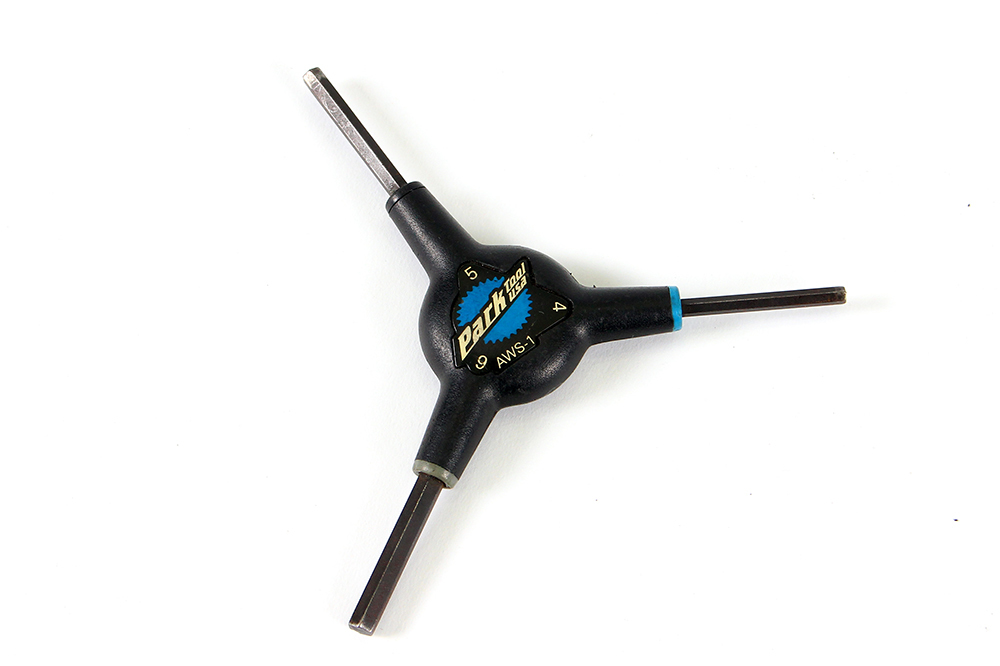

  • Y型ヘックスレンチ

    Y型ヘックスレンチ

事前確認事項

※事前に、フレームに対してホイールが正しく装着されているか、ホイールに振れがないか確認する。

ロードブレーキシューのトーイン調整方法

  • ロードブレーキシューのトーイン調整方法

ブレーキアーチのクイックリリースを解放し、後ろからチューナーをはめ込みます。

  • ロードブレーキシューのトーイン調整方法

ブレーキレバーを握ったまま、ブレーキシューの固定ボルトを一度緩め、再度締め込み、シューのトーインを左右共に行います。

  • ロードブレーキシューのトーイン調整方法

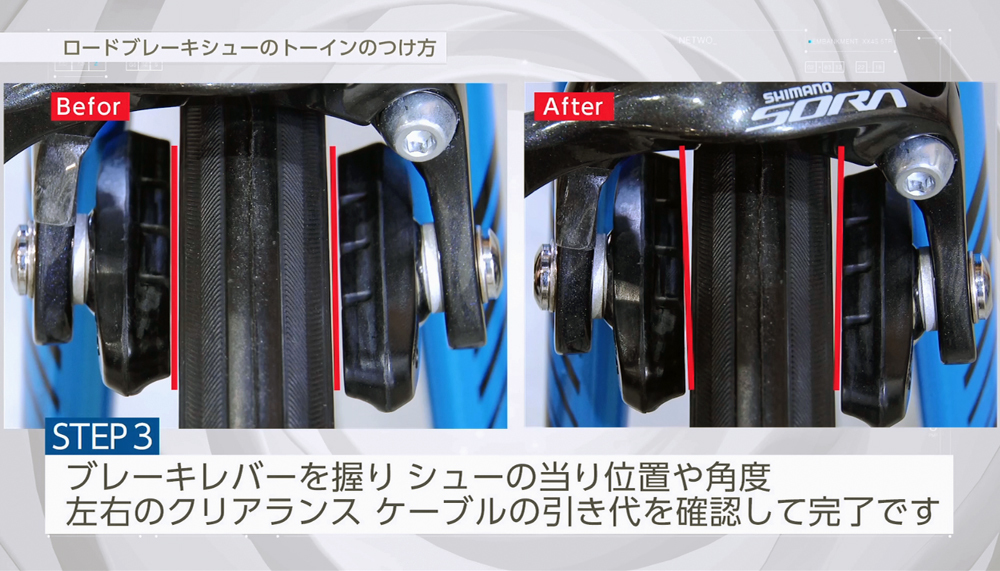

ブレーキアーチのクイックリリースを戻し、ブレーキレバーを握り、シューの当たり位置や角度左右のクリアランス、ケーブルの引き代を確認します。ブレーキの音鳴りがある場合などにご利用ください。音鳴りが消える反面、ブレーキをかけた際のタッチは柔らかくなります。
