ロードブレーキシュー(カートリッジタイプ)の交換

【動画解説】ロードブレーキシュー(カートリッジタイプ)の交換

メンテナンス工具

  • 六角レンチ

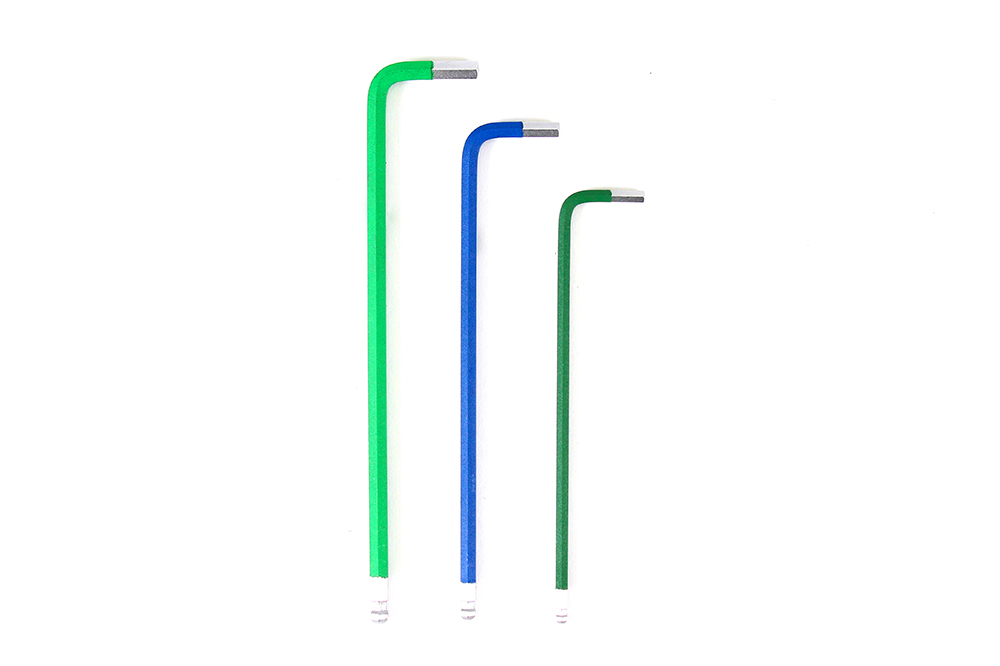

    六角レンチ

  • Y型ヘックスレンチ

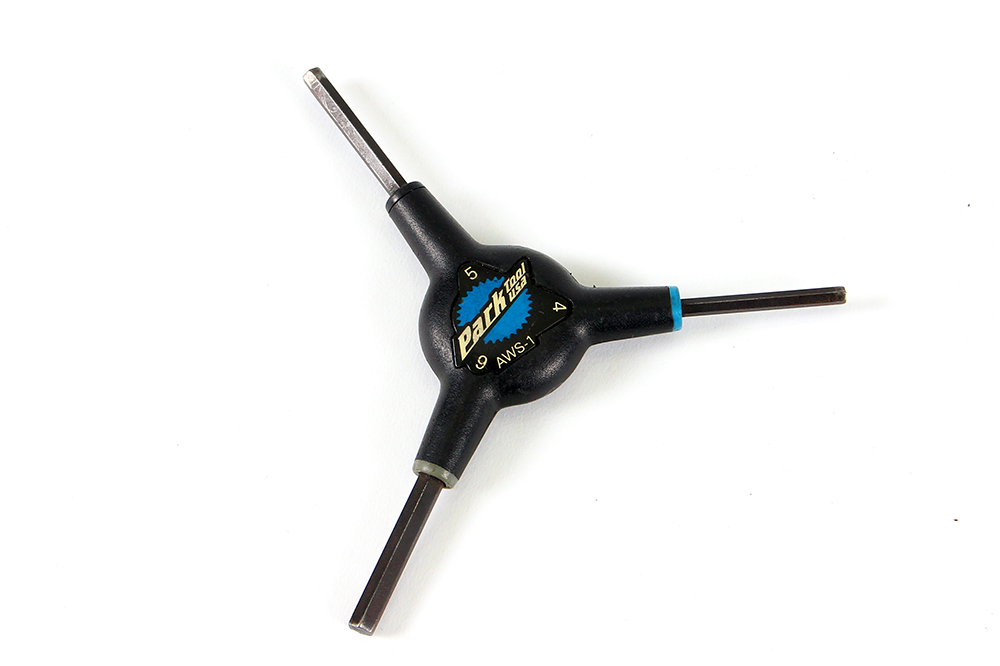

    Y型ヘックスレンチ

事前確認事項

※インナーケーブルのかしめ痕や状態、ホイールの振れ、センターを確認してください。

※ブレーキインナー/アウターケーブルにサビ、摩耗、ほつれ等があれば交換します。

※「かしめ痕」がワイヤ固定部よりレバー側にある場合は、ブレーキをかけた際に断裂するおそれがあるため、交換をしてください。

※ホイールメーカー指定品がある場合は指定品を使用してください。

※指定品以外を使用する場合は、品質保証の対象外になる可能性があります。

※摩擦により想定以上の熱が発生して破損する恐れがあります。

ブレーキ本体のアジャストボルトを締めこむ

  • ブレーキ本体のアジャストボルトを締めこむ
  • ブレーキ本体のアジャストボルトを締めこむ

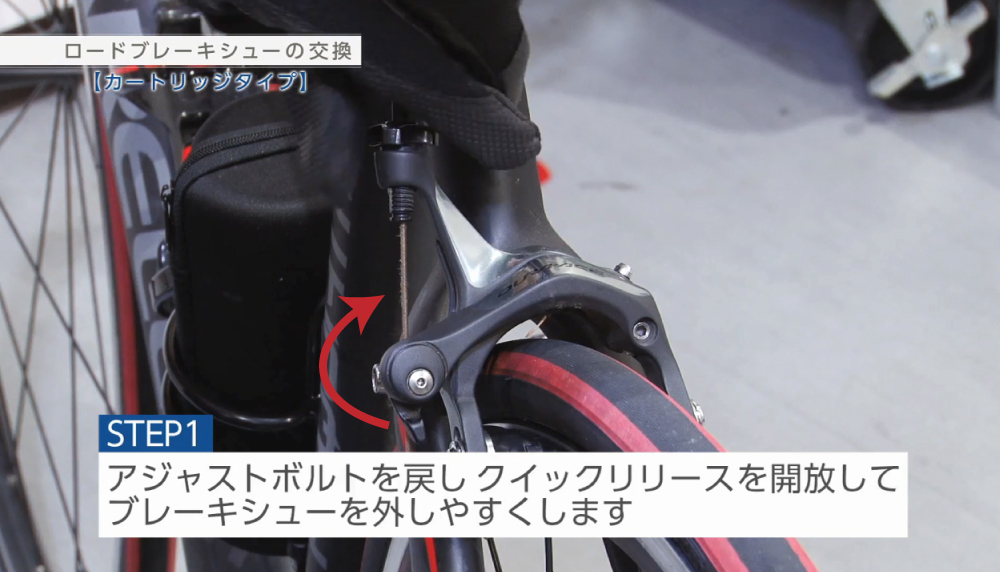

交換後の微調整のため、手でアジャストボルトを最深部まで締め込み、クイックリリースを開放してブレーキシューを外しやすくします。

ブレーキシューホルダーの取外し

  • ブレーキシューホルダーの取外し

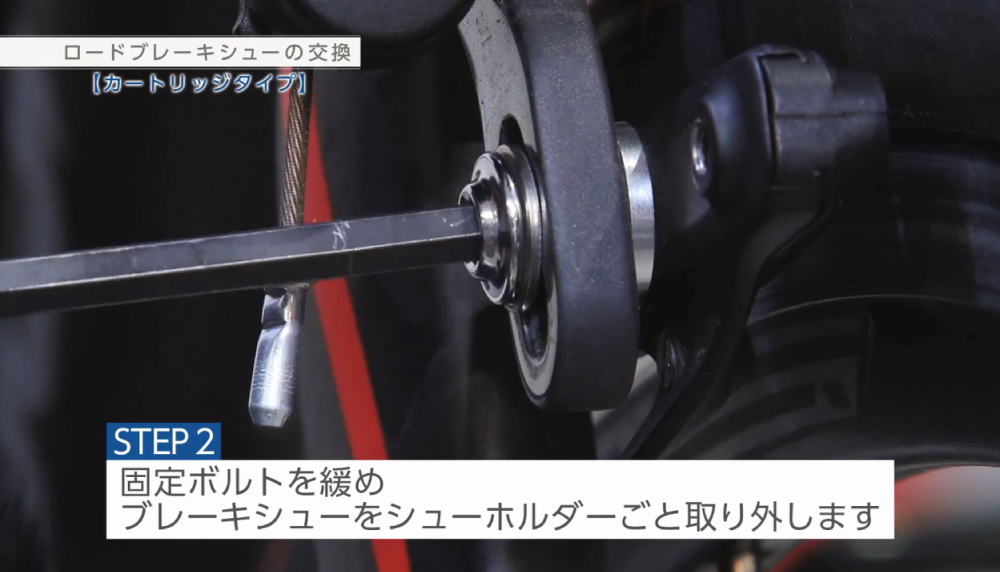

固定ボルトを緩めて、ブレーキシューをシューホルダーごと取外します。

カートリッジシューの取外し

  • カートリッジシューの取外し
  • カートリッジシューの取外し

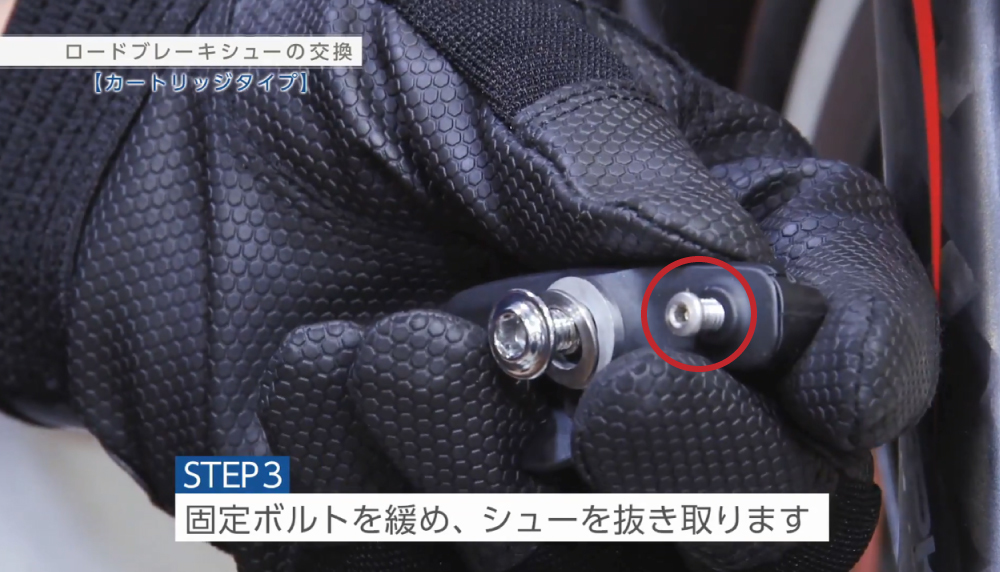

固定ボルトを緩めて、ブレーキシューを抜き取ります。

カートリッジシューの取付け

  • カートリッジシューの取付け
  • カートリッジシューの取付け
  • カートリッジシューの取付け

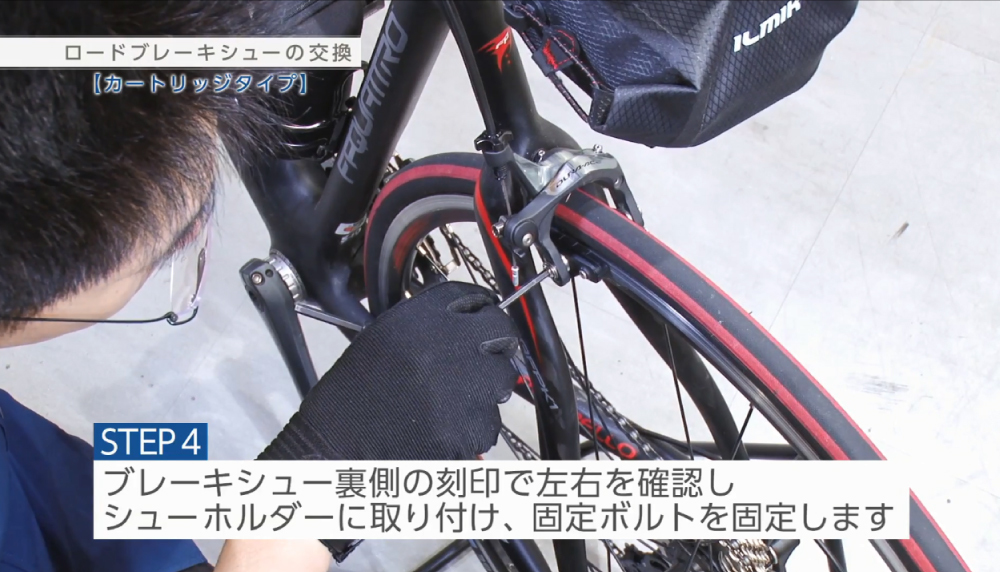

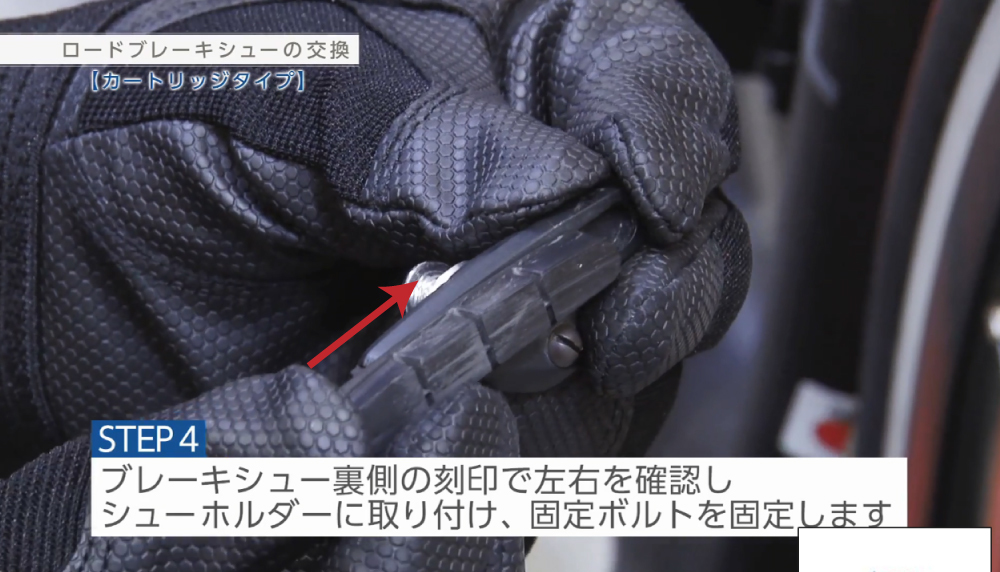

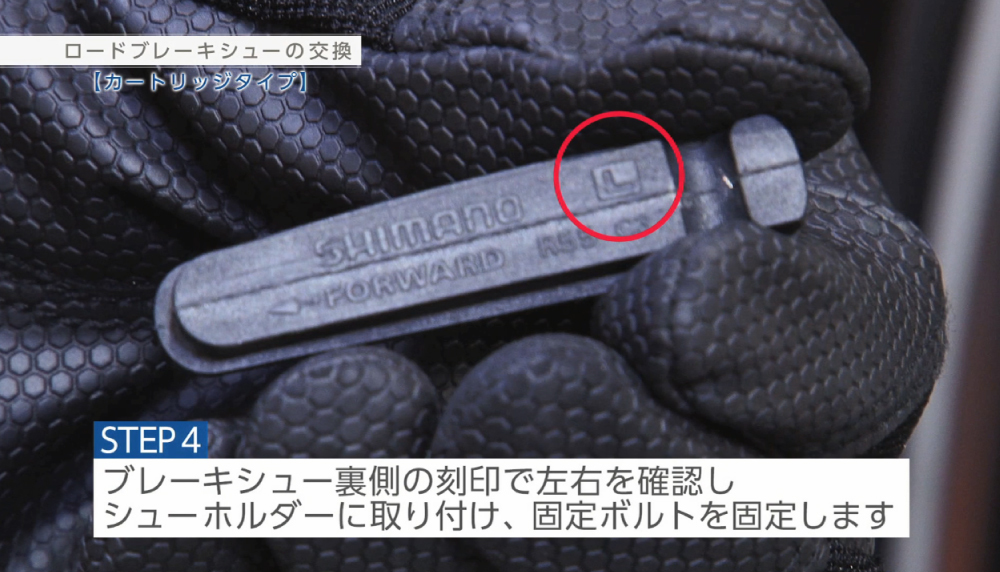

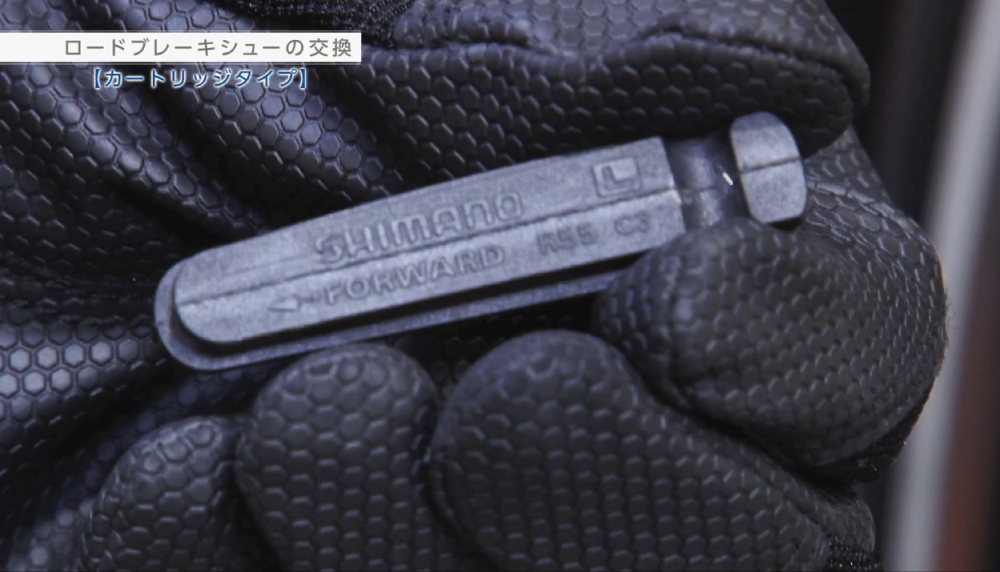

ブレーキシュー裏側の刻印で左右を確認し、シューホルダーに取り付け、固定ボルトを固定します。

カートリッジシューの調整

  • カートリッジシューの調整

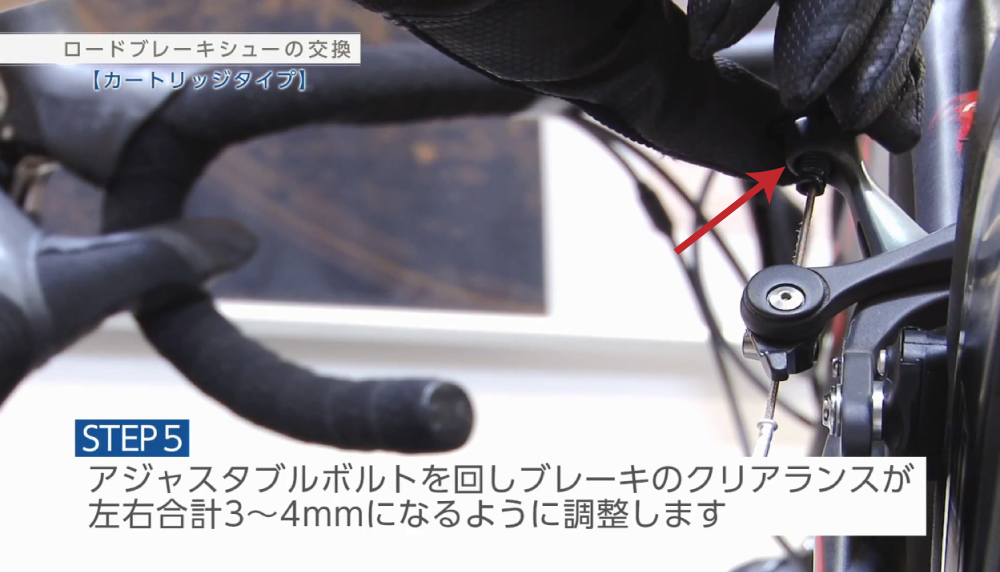

ブレーキアジャストボルトを回し、適正な遊び幅に調整後、ロックナットを固定する。センタリング調整の際と同じく、ブレーキシューとリムの左右のクリアランスが均等かつ左右のクリアランス合計が3~4mmになるように調整します。

  • カートリッジシューの調整

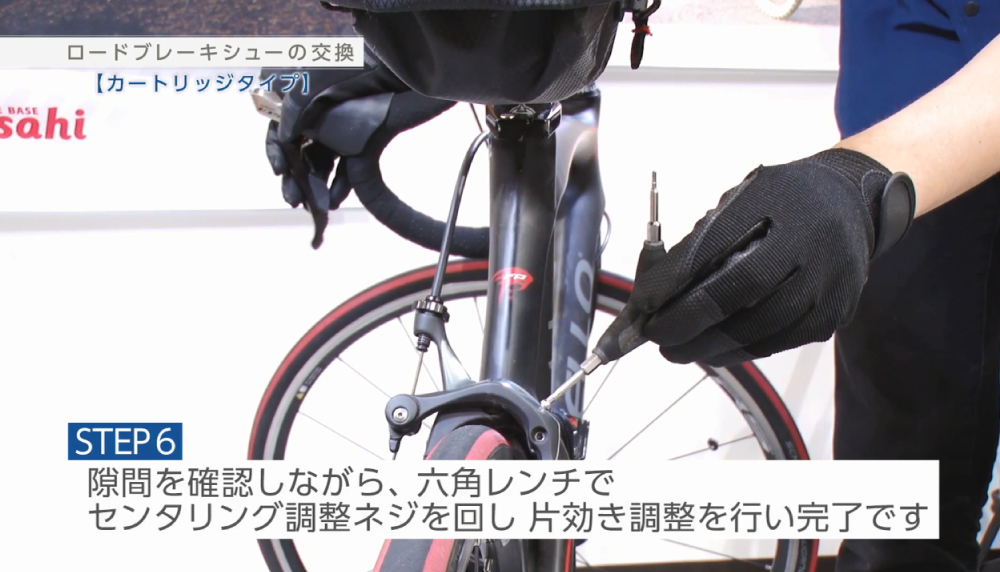

隙間を確認しながら六角レンチ(プラスドライバー)でセンタリング調整ネジを回し、片利きの微調整を行います。小さくなめやすいのでご注意ください。
