クイックレリーズ(クイックリリース)式フロントホイールの着脱方法

【動画解説】クイックレリーズ(クイックリリース)式フロントホイールの着脱方法


クイックレリーズとは、ハブのクイックレリーズ・レバー操作一つで、車輪の固定・解除が簡単に行える機構です。メーカーや車種により、ブレーキを解放する方法が違います。

ホイールの外し方

ブレーキを解放する

【Vブレーキ】

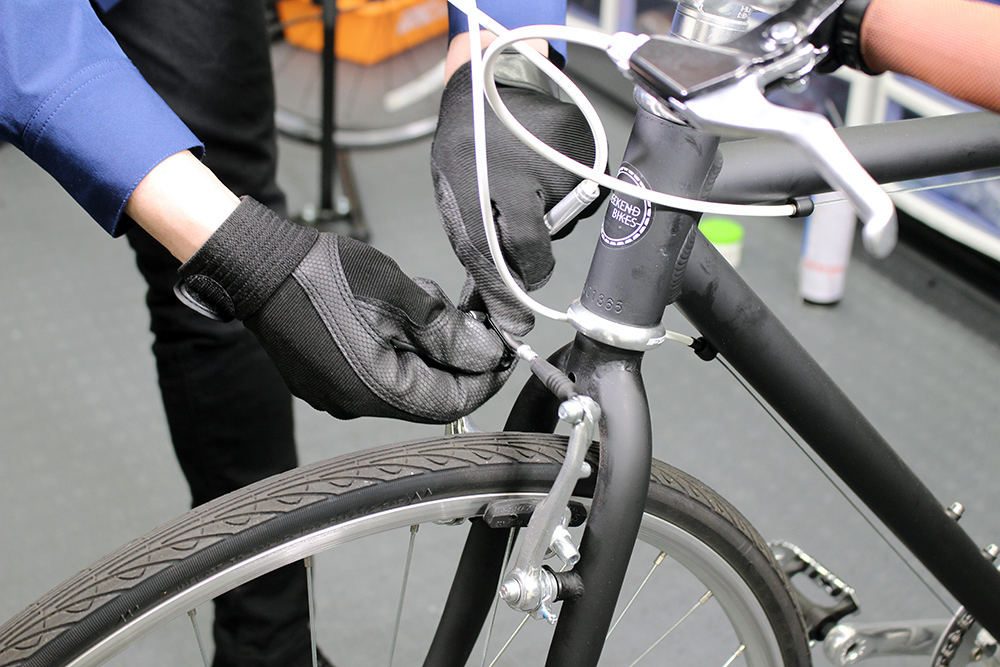

両手で左右のアームを内側に寄せ、インナーリードを外します。


【キャリパーブレーキ】

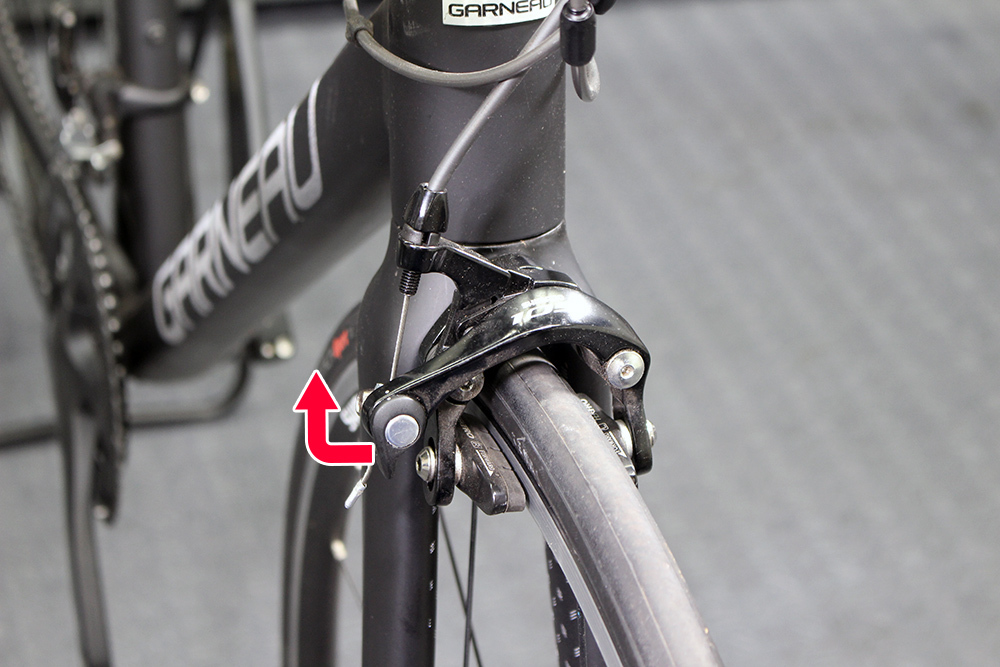

ブレーキのクイックレリーズレバーを上に上げます。

ホイールを外す

レバーをフレームと反対側に倒し込みます。
フロントホイールの場合、フロントフォークの脱落防止爪があるためすぐには外れません。

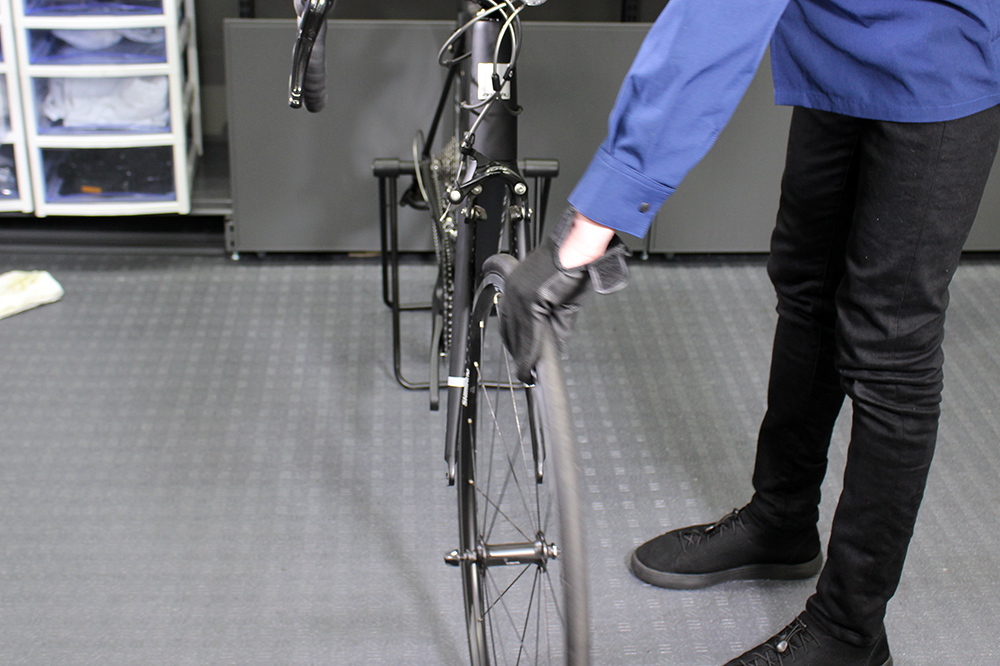

クイックレバーのナット側を回し、脱落防止爪を越えたあたりでハンドルを持ち上げると、ホイールを外すことができます。

ホイールのはめ方

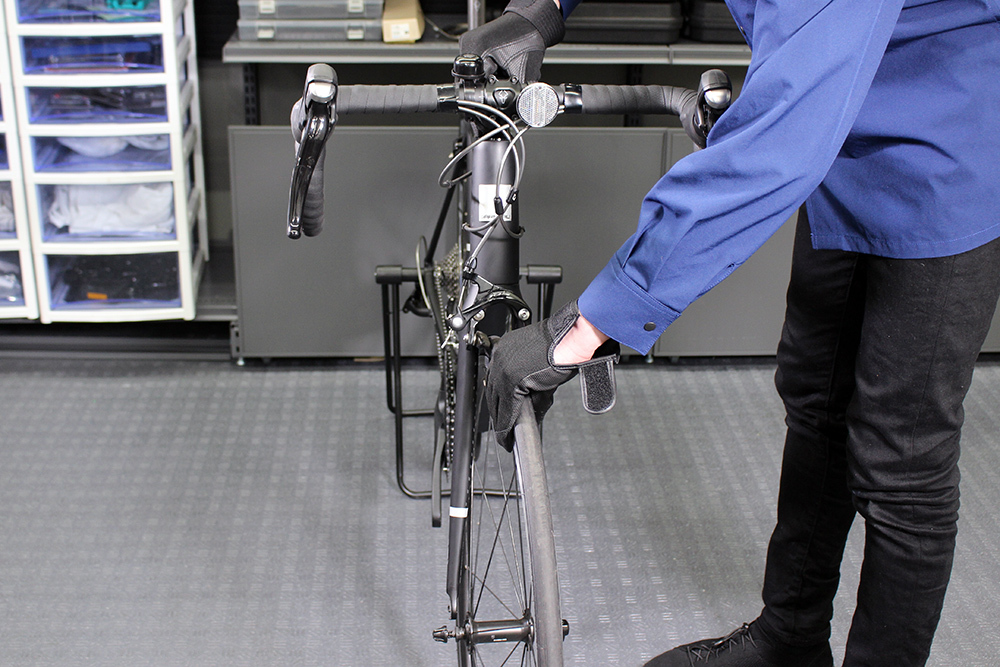

ハンドルを持ち、フロントフォークの先へホイールシャフトを差し込みます。

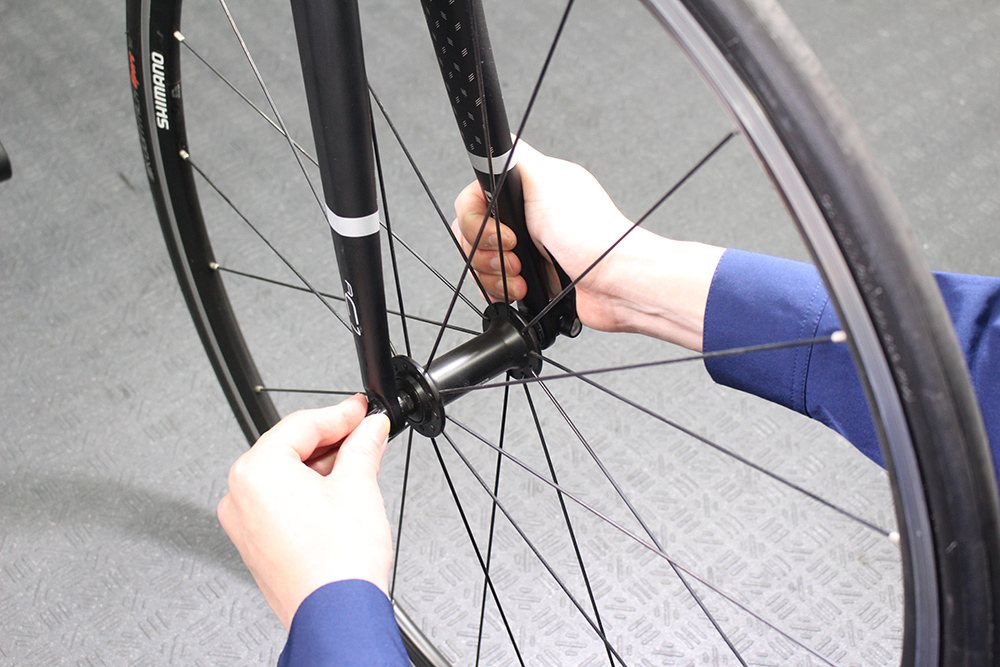

クイックレバー側を水平にし、ナット側を手で回せなくなるまで締めこみます。

【ポイント】
この時、クイックレバーを回して固定はしないでください。
レバーを回転させただけでは、ホイールは十分な力で固定できません。
クイックレバー反対側のナットを回せないところまで締めこんだら、車体が傾いていないことを確認して、手のひらでクイックレバーをフレーム側に倒します。その際、手のひらにクイックレバーの跡が残る位の力が目安です。
固すぎてクイックレバーが倒れない場合は、反対側のナットを1/4程度緩めて再度レバーを倒します。

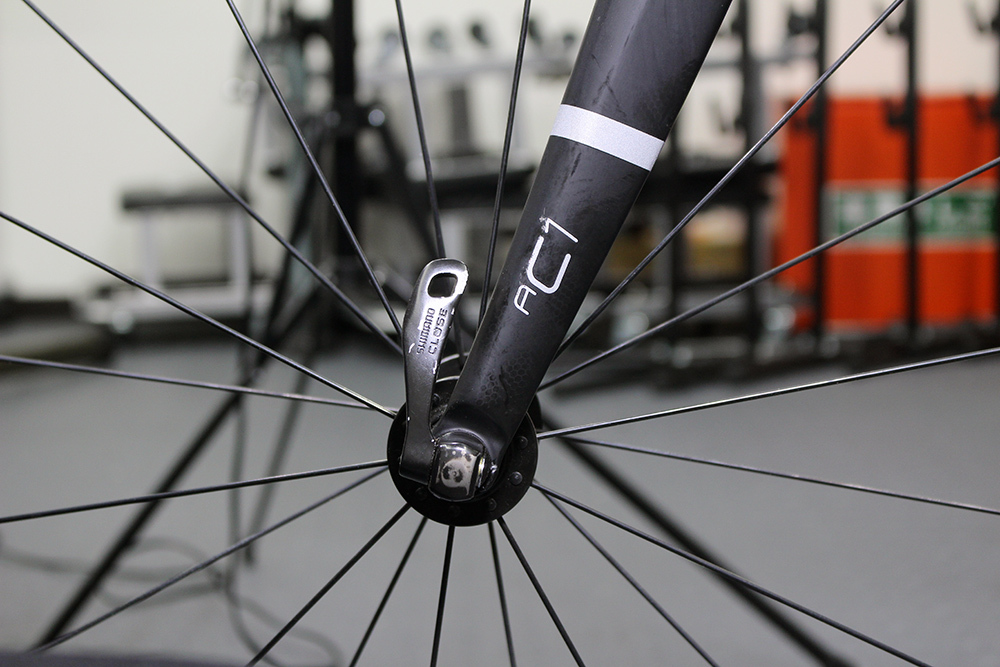

その時、レバーのCLOSEと書いてある側が自転車の外側を向いており、フロントフォークに沿わせて締めこむのが基本です。

クリアランスの調整

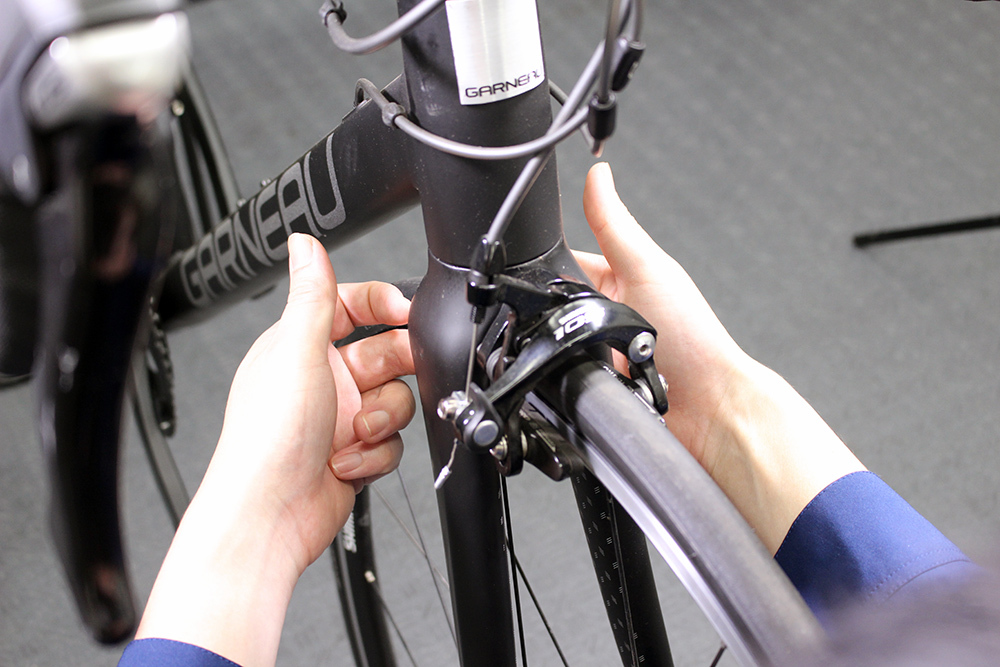

フォークとタイヤの間に指を入れ、クリアランスを確認。左右均等でなければ、一度クイックレリーズを緩めて均等になるように調整します。
指を入れて確認します。

ブレーキの設定

【Vブレーキ】
アームを握り、インナーリードをホルダーにひっかける
【キャリパーブレーキ】

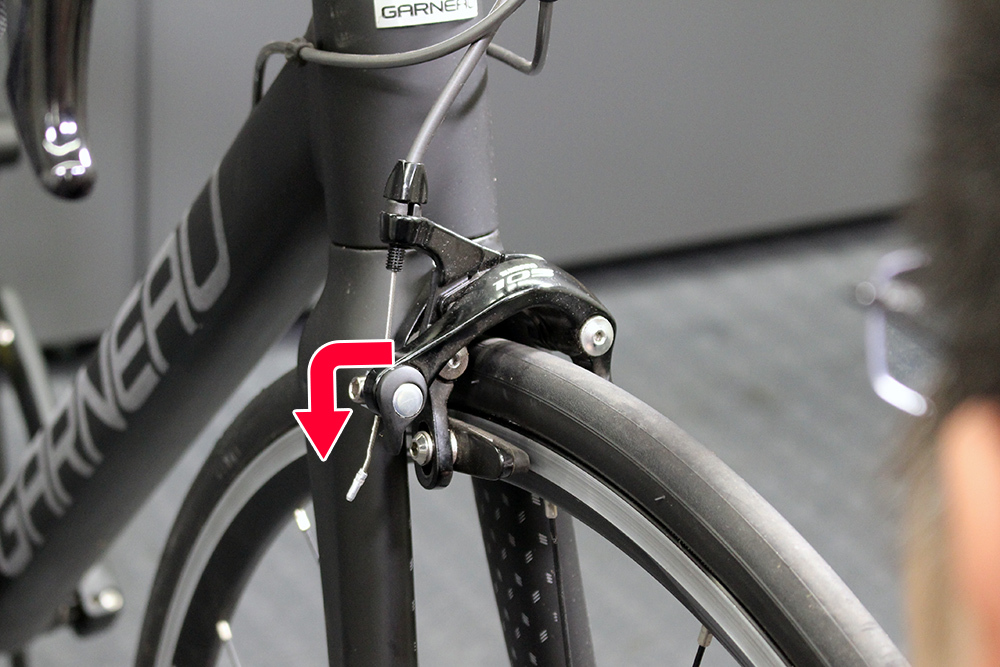

ブレーキ本体のクイックレリーズレバーを下に向ける
ブレーキがきちんと効き、ホイールを回転させ、各部品がリムやタイヤに干渉していないかを確認して終了です。
