ホローテック2のクランク&BB(ボトムブラケット)の取付け、取外し方法

【動画解説】ホローテック2のクランク&BB(ボトムブラケット)の取付け、取外し方法

メンテナンス工具

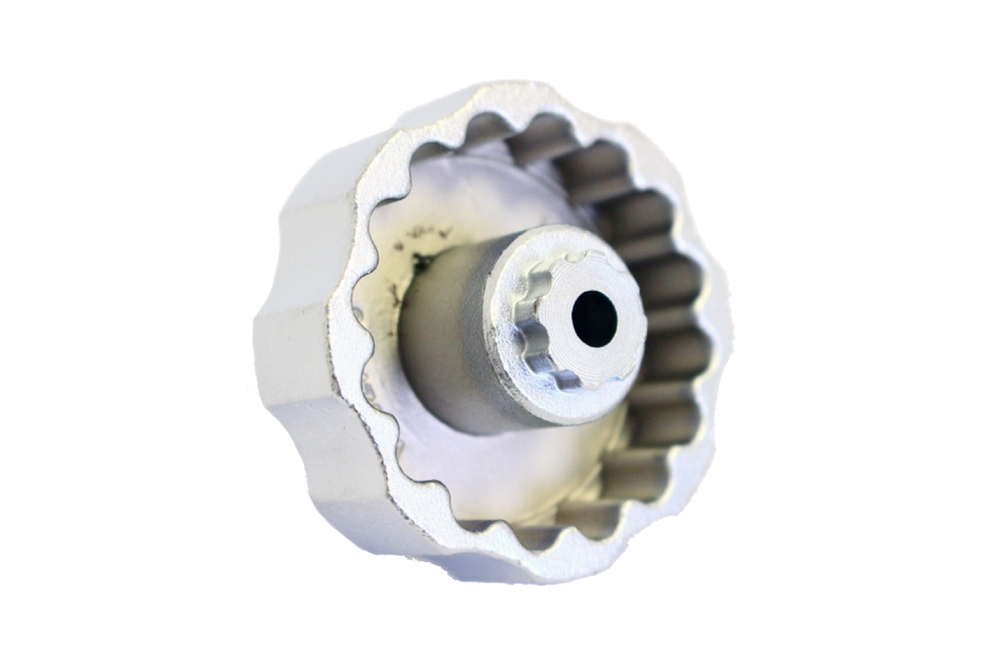

  • ホローテック用BBツール

    ホローテック用BBツール

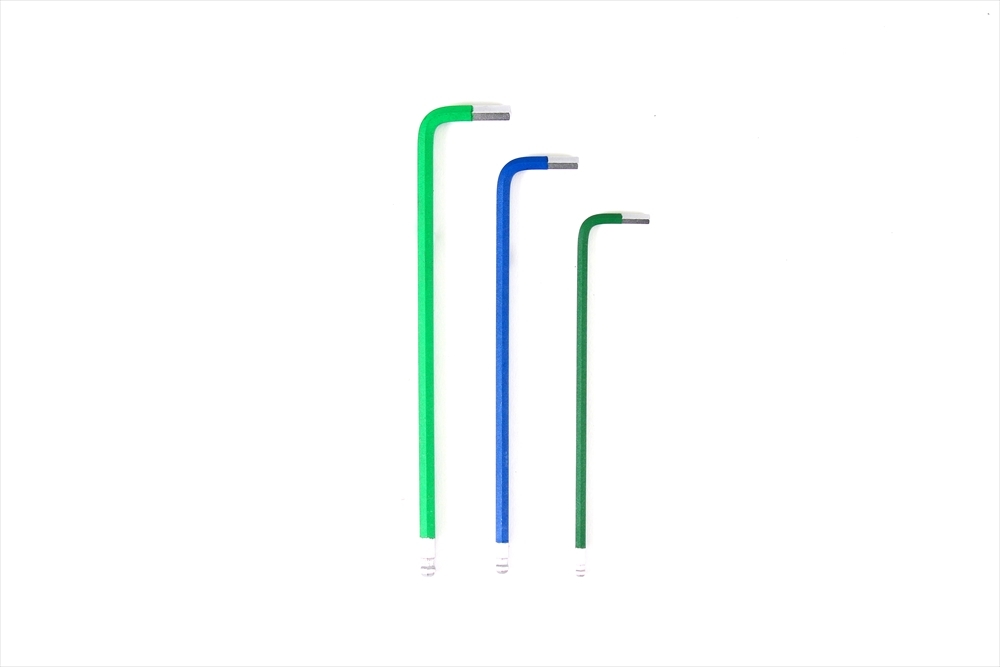

  • 5mmの六角レンチ

    5mmの六角レンチ

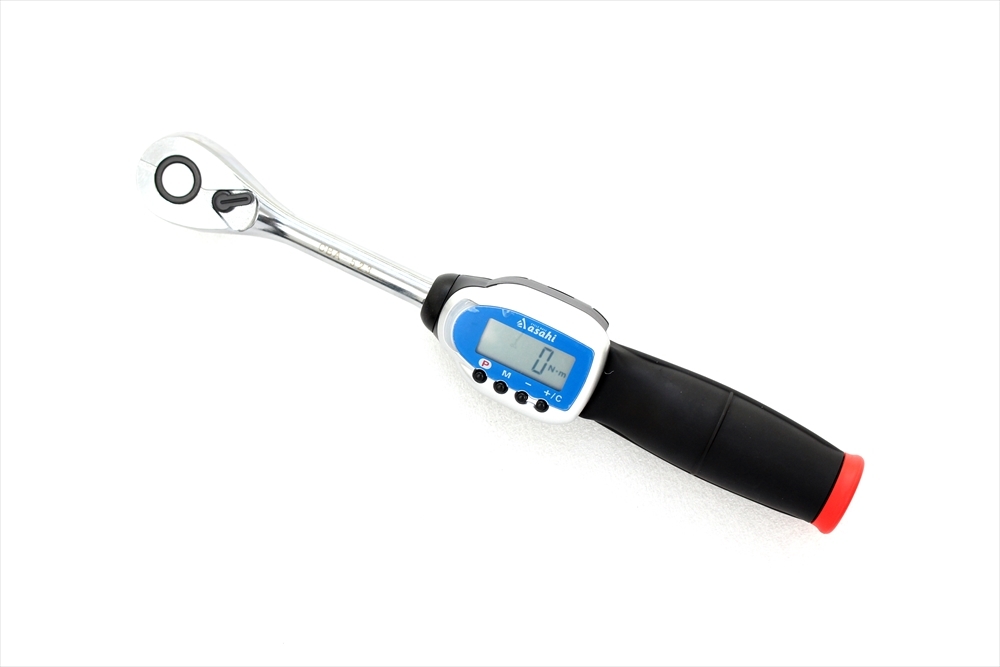

  • トルクレンチ

    トルクレンチ

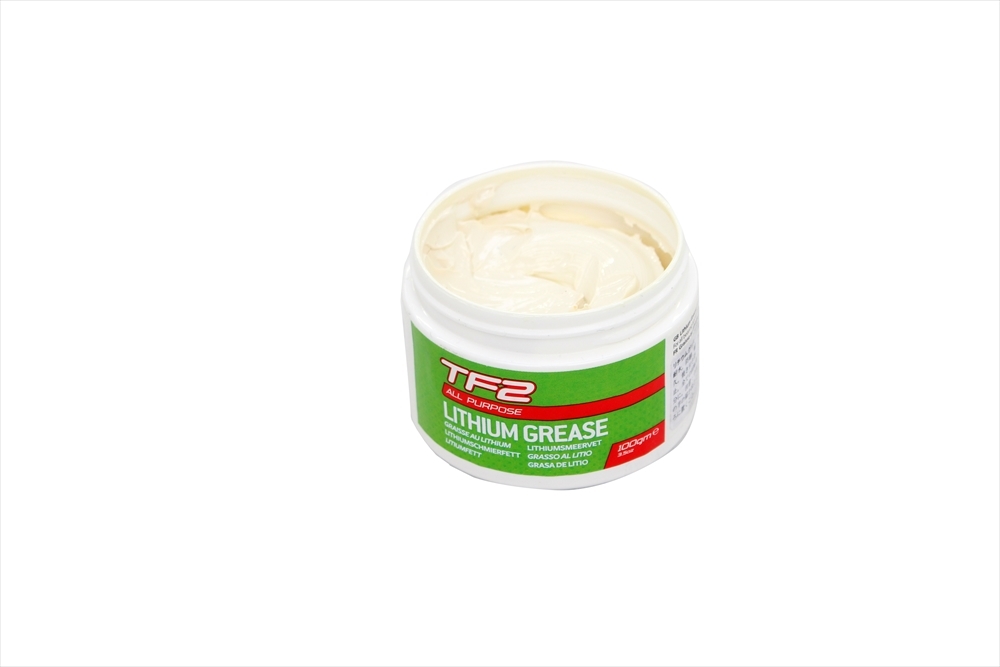

  • グリス

    グリス

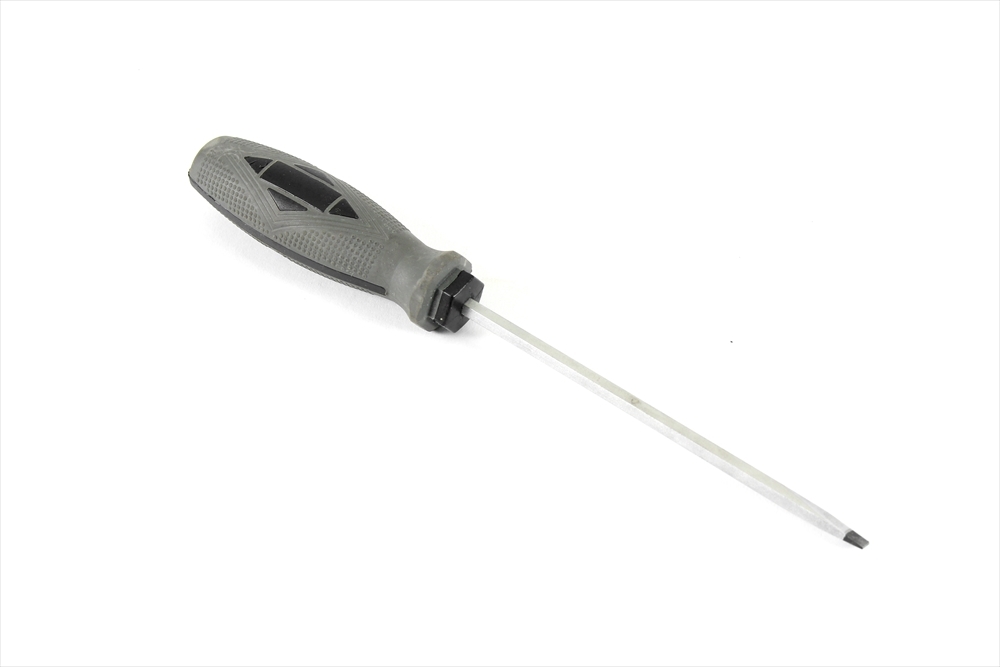

  • マイナスドライバー

    マイナスドライバー

  • ディグリーザー

    ディグリーザー

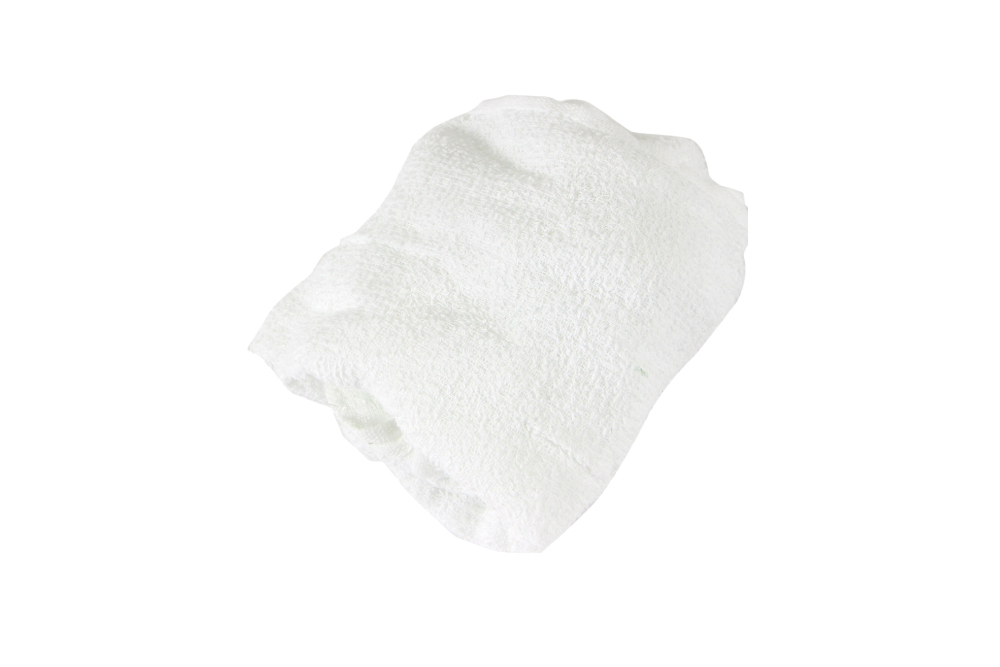

  • ウエス

    ウエス

  • プラスチックハンマー

    プラスチックハンマー

ホローテック2クランクの取外し方法

  • ホローテック2クランクの取外し方法

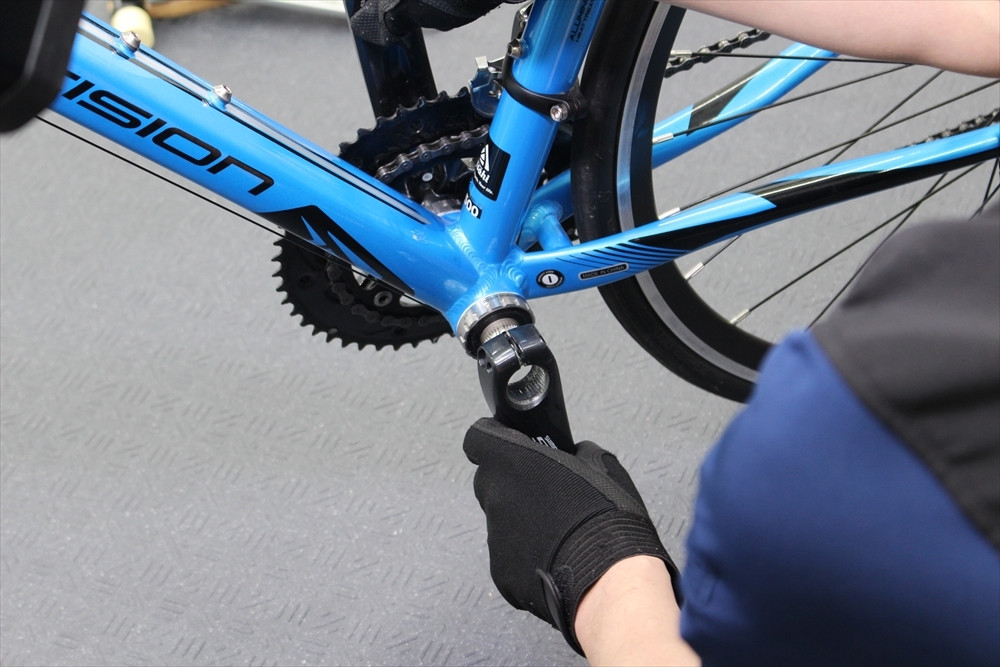

左クランクアームを5mmアーレンキーを使用して、取り外します。片側ずつ一気にボルトを緩めるのではなく、片側を少し緩めたら、もう片側を少しと、均等に徐々に緩めていきます。

  • ホローテック2クランクの取外し方法

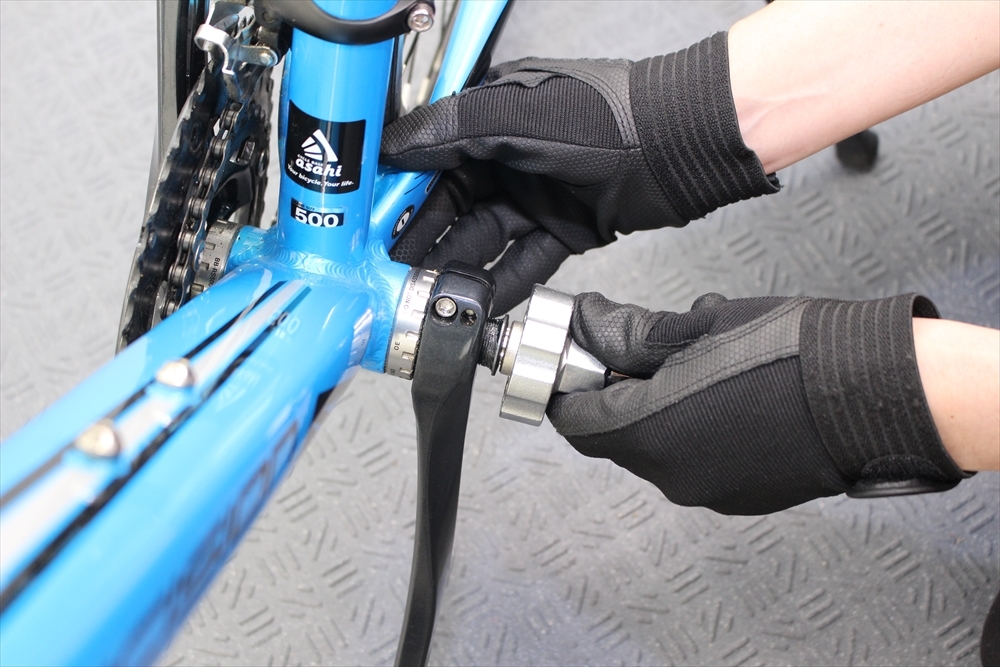

クランク工具を使用してクランクボルト外します。

  • ホローテック2クランクの取外し方法

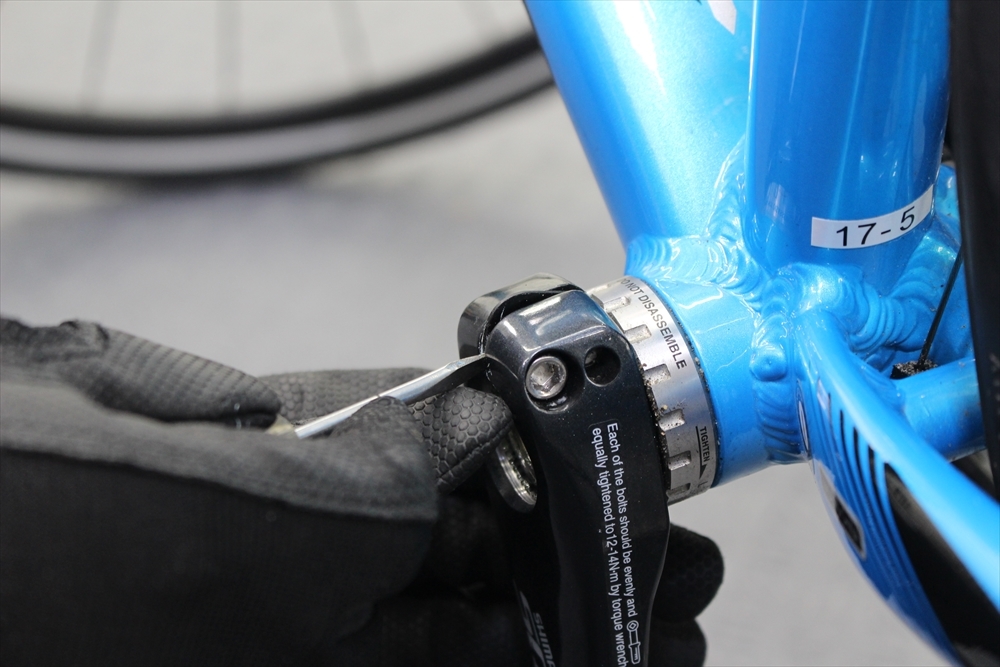

脱落防止の爪を引き上げる脱落防止の爪をマイナスドライバーなど、先の細いもので上げておきます。この爪は、メーカー、モデルによっては付いていないものもあります。

  • ホローテック2クランクの取外し方法

爪が下がっている状態。

  • ホローテック2クランクの取外し方法

爪が上がっている状態。

  • ホローテック2クランクの取外し方法

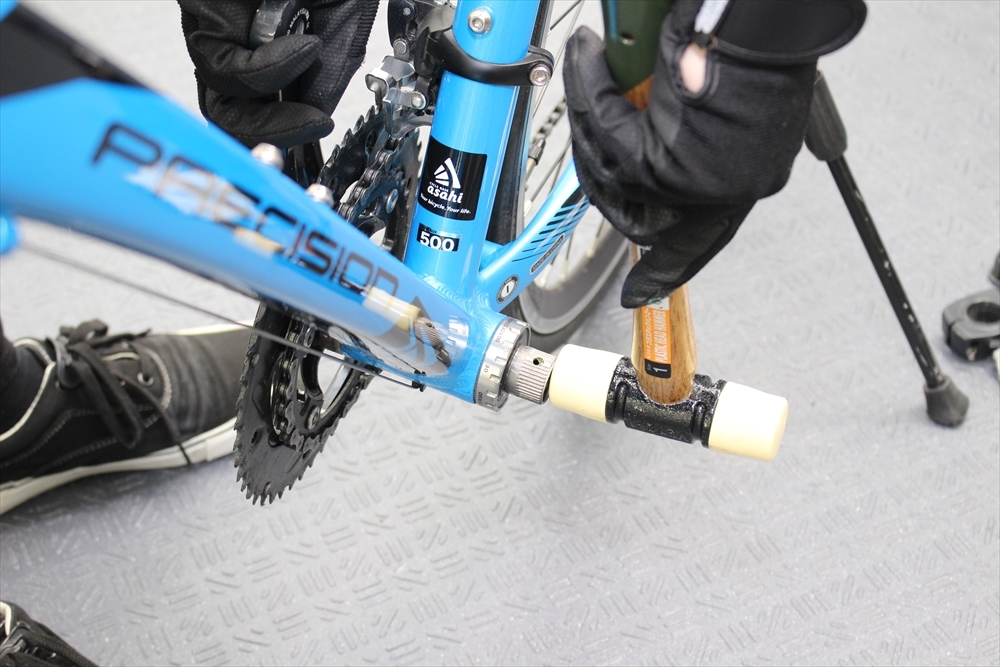

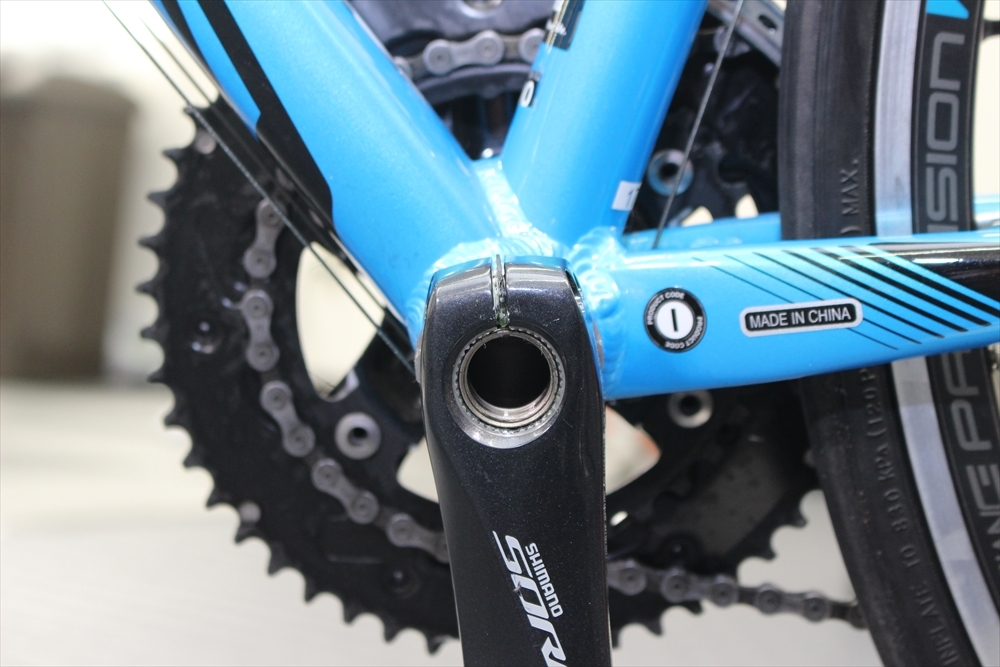

左クランク アームを外したら、右クランクアームを外します。 この時固い場合は、プラスチックハンマーで軽く叩いて抜きます。

ホローテック2BB(ボトムブラケット)の取外し方法

  • ホローテック2BB(ボトムブラケット)の取外し方法

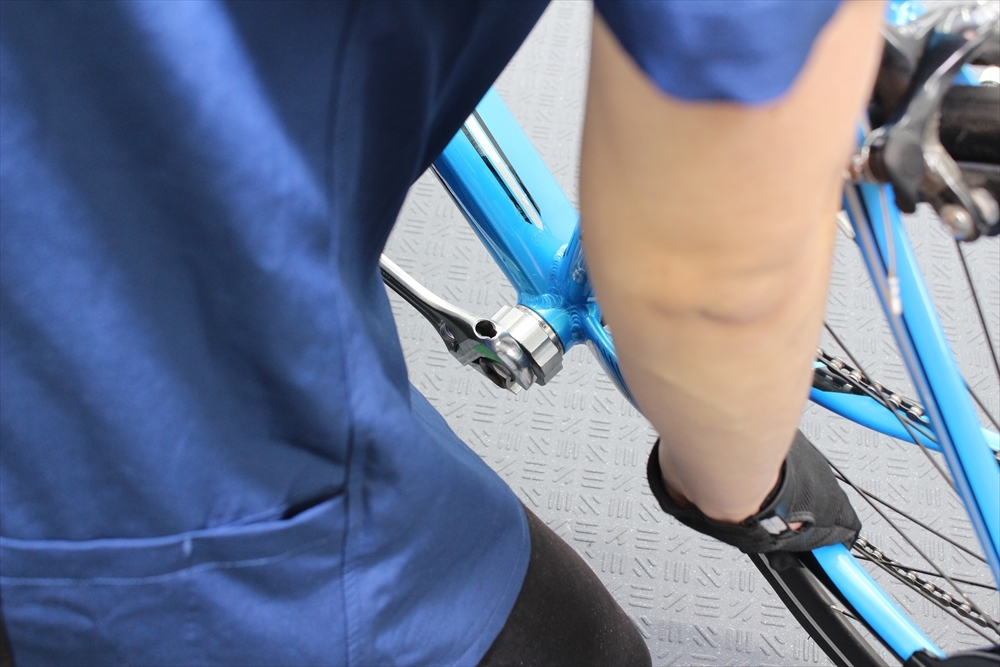

ホローテック用BBツールを使用してBBカップを外します。BBシェル幅が、68mm、73mmの場合は、左側は左に回すと緩む「正ネジ」、右側は右に回すと緩む「逆ネジ」となります、BB シェル幅が、70mmの場合は、いずれも左に回すと緩む「正ネジ」です。

  • ホローテック2BB(ボトムブラケット)の取外し方法

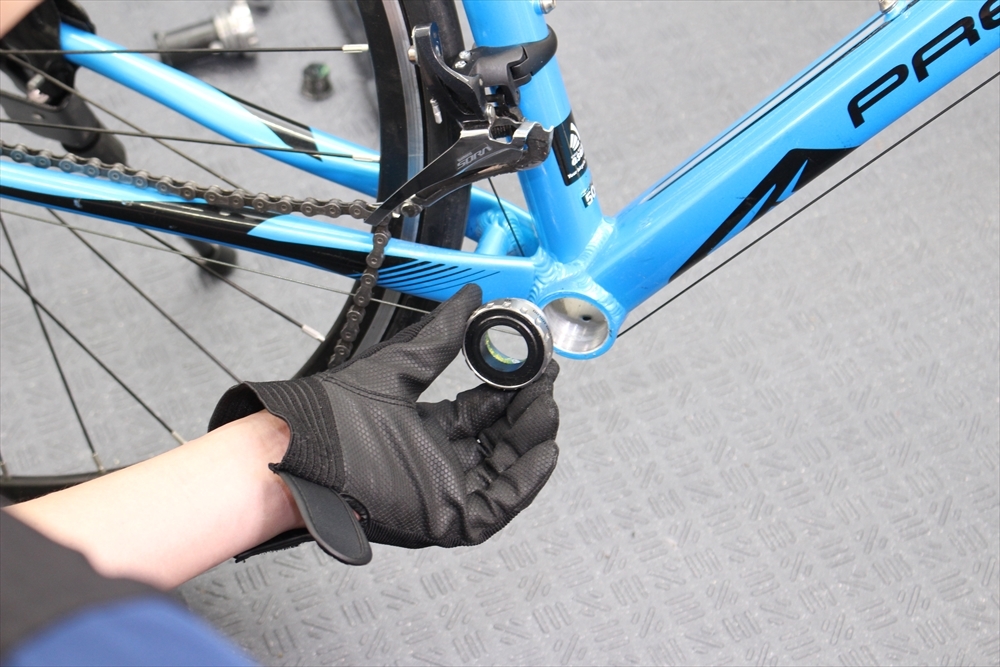

右側、左側とちらもこのように完全に外します。

ホローテック2BB(ボトムブラケット)の取付け方法

  • ホローテック2BB(ボトムブラケット)の取付け方法
  • ホローテック2BB(ボトムブラケット)の取付け方法

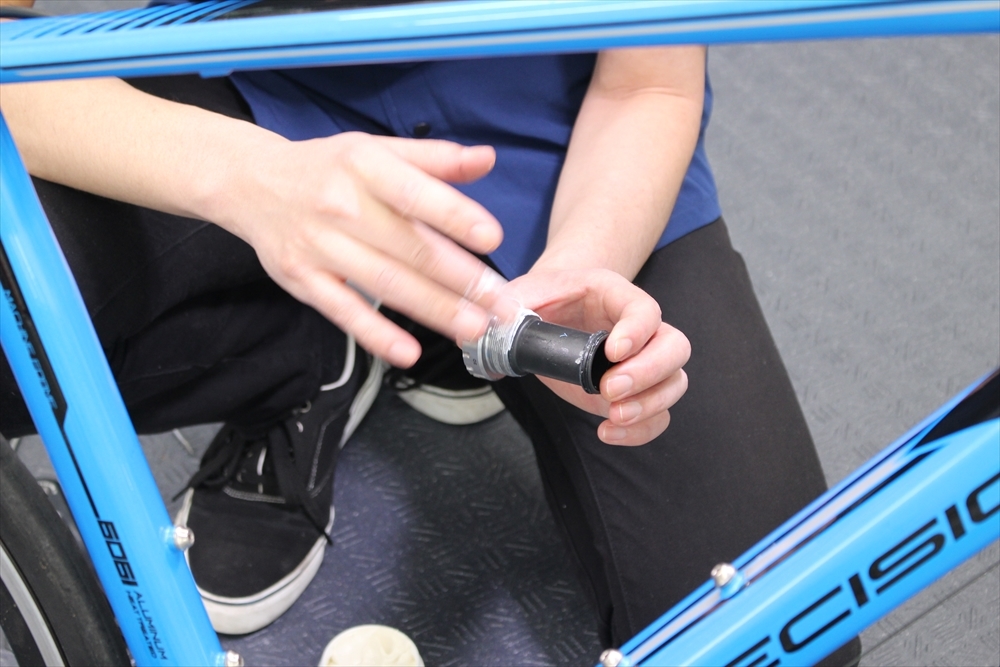

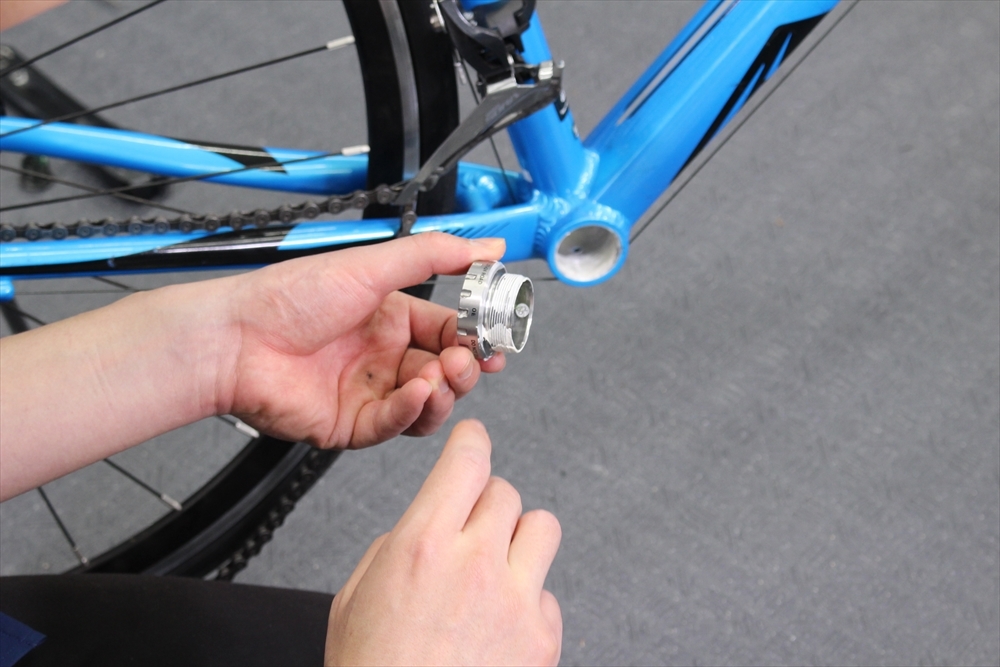

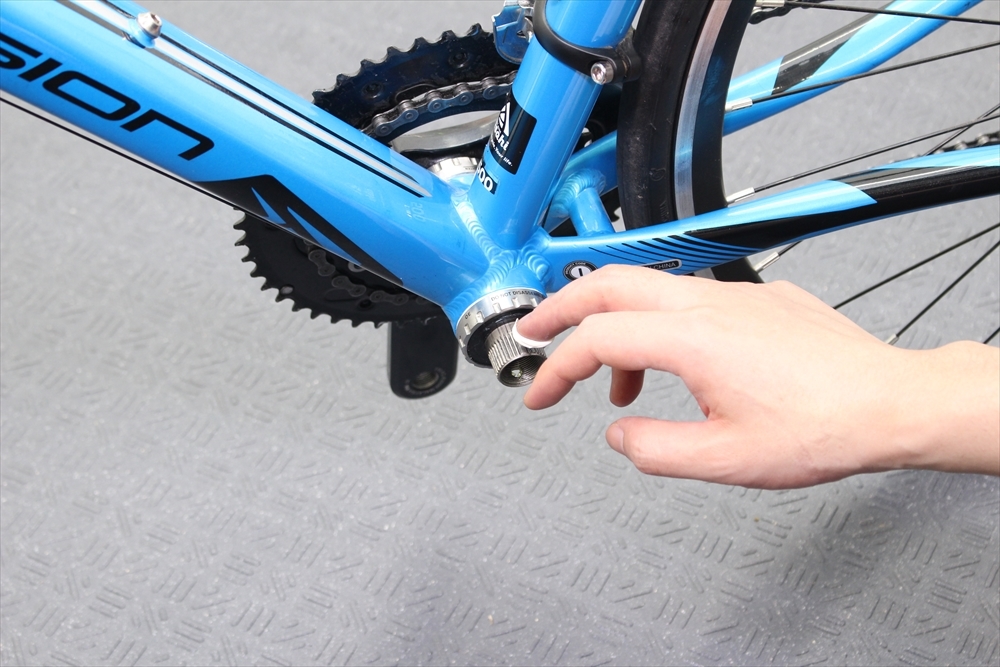

ネジきり部はグリス、もしくはメーカーによってはロックタイトなどのネジ止め材を塗布します。

  • ホローテック2BB(ボトムブラケット)の取付け方法

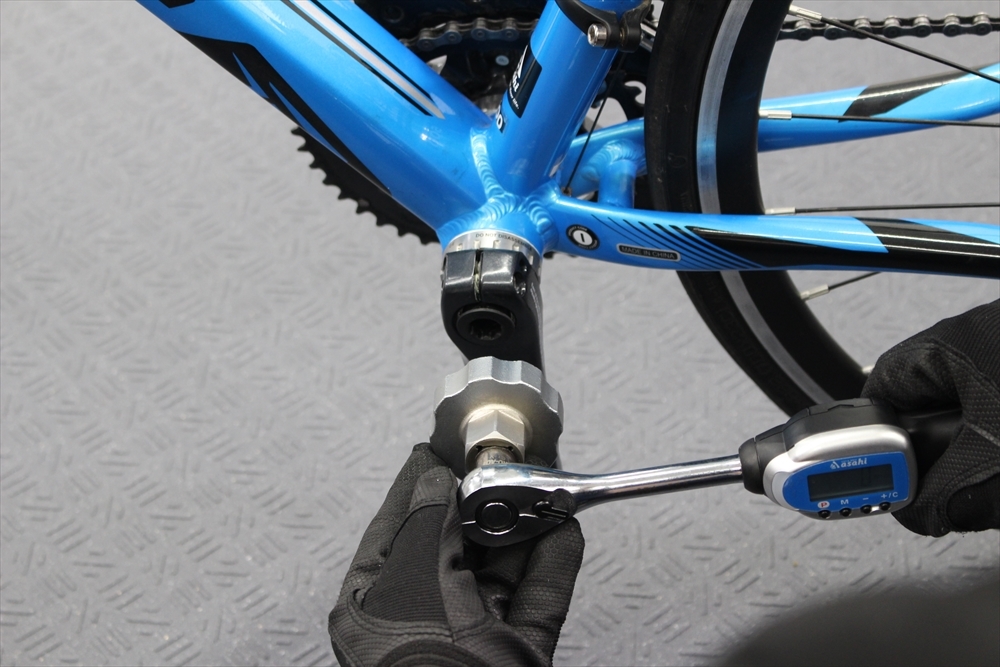

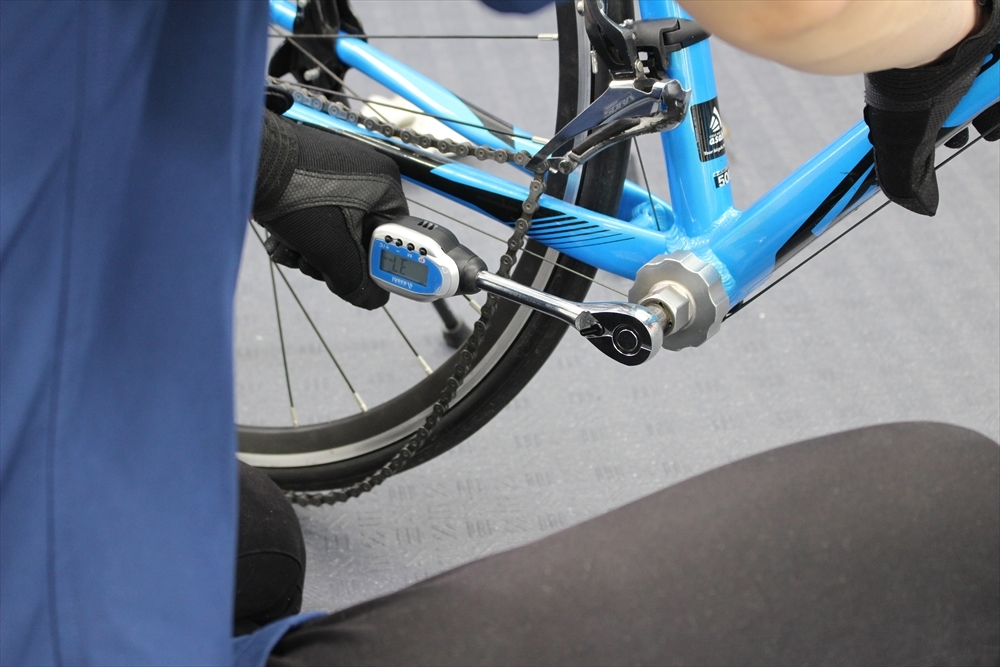

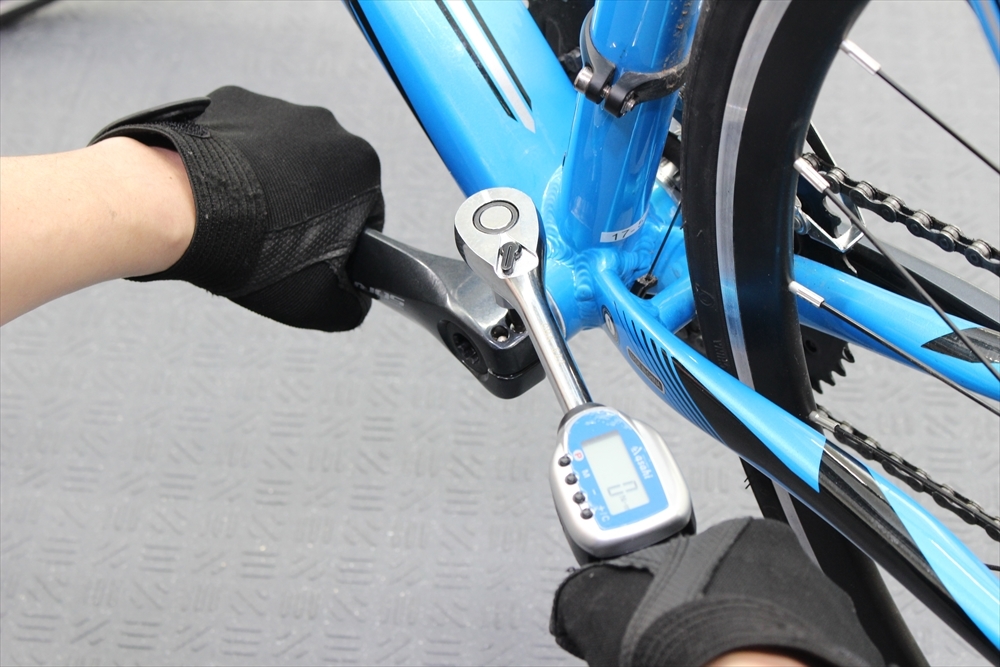

この自転車のBBシェル幅は68mmなので、取り外しと同じように左側は正ネジで右に回すと締り、右側は左に回すと締まります、締め付けトルクは30-50NMです

ホローテック2クランクの取付け方法

  • ホローテック2クランクの取付け方法
  • ホローテック2クランクの取付け方法

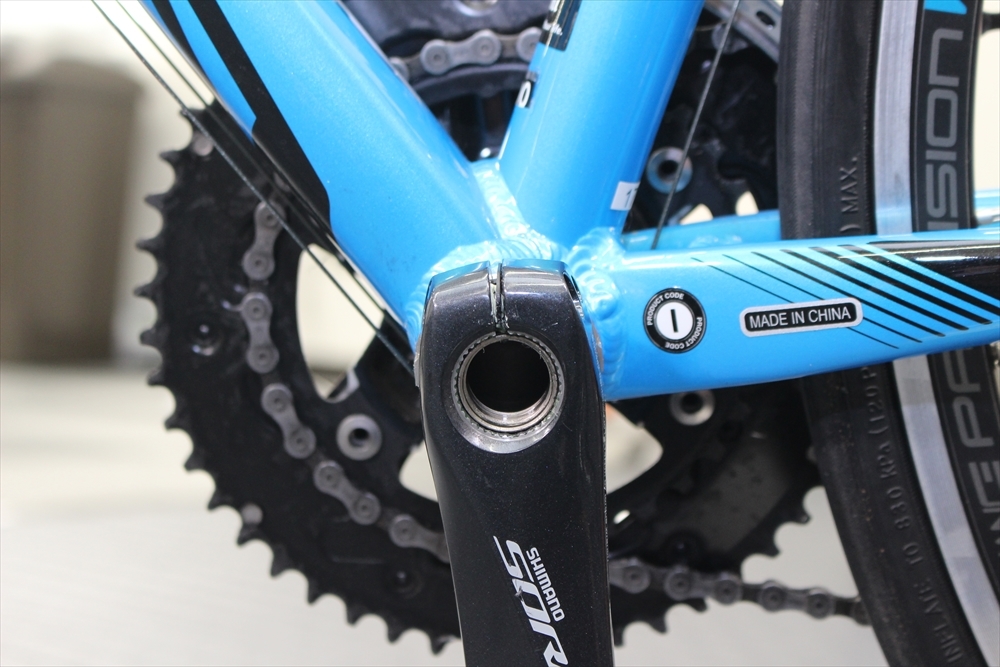

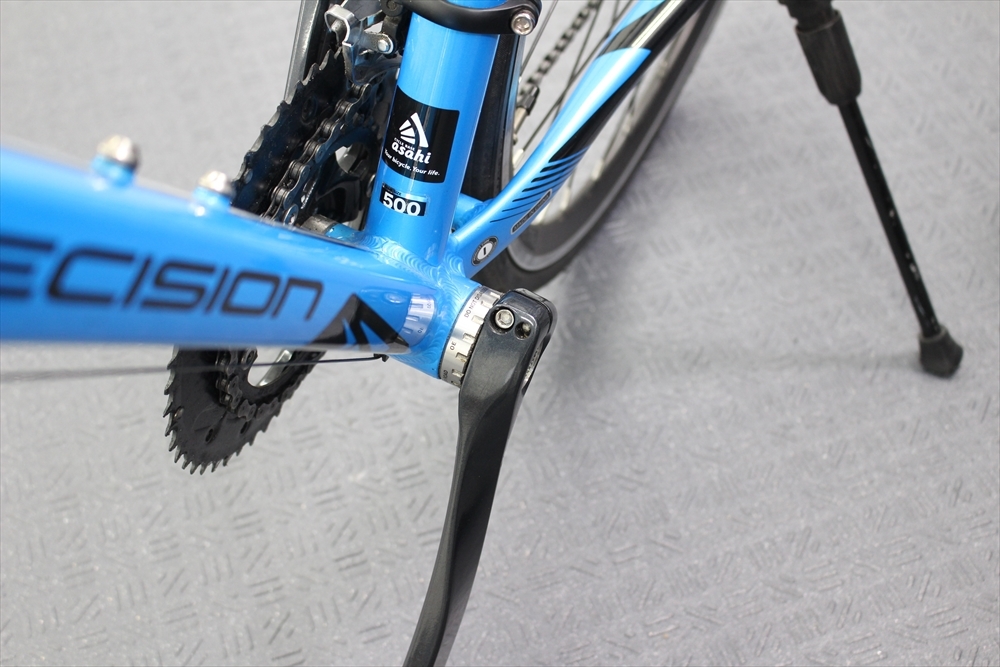

左側のクランク取付部にはグリスを塗り、脱落防止爪はこの穴に合うようにクランクアームを取り付けます

  • ホローテック2クランクの取付け方法
  • ホローテック2クランクの取付け方法

左右のクランクを取り付けしたら、クランク工具を0.7 - 1.5 N·mで締めつけます。左側のクランクを締めつけには左右のボルトを交互に、均等に締め付けます。締め終わったら、「脱落防止の爪」も忘れずに押し込んでください。※ガタがないことを確認し、終了ですが、約100km走行後にトルクレンチで締付けトルクを再確認してください。
